Transistörler - Bipolar (BJT) - Diziler

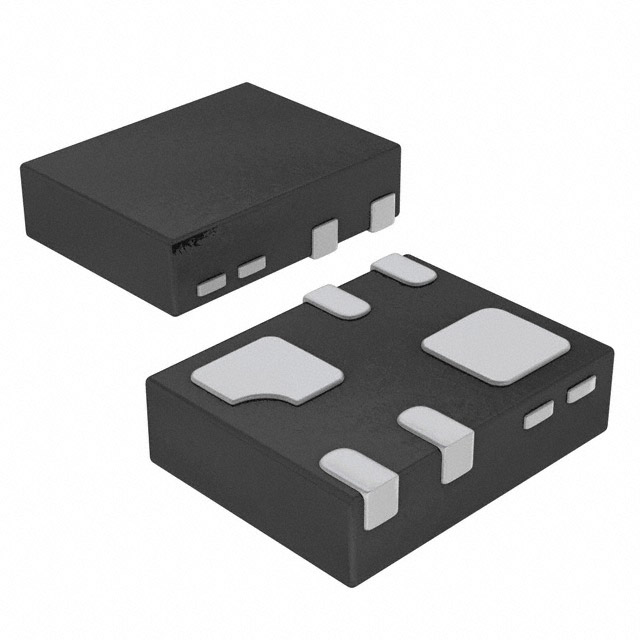

MMDT3946FL3-7
TRANS NPN/PNP 40V 200MA 6DFN
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 6-XFDFN Exposed Pad
- Seri / Aile Numarası
- MMDT3946
MMDT3946FL3-7 Hakkında
MMDT3946FL3-7, Diodes Incorporated tarafından üretilen tamamlayıcı NPN/PNP bipolar transistör dizisidir. 40V kollektor-emiter gerilimi ve 200mA maksimum kollektor akımıyla tasarlanan bu komponent, düşük sinyalli anahtarlama ve amplifikasyon uygulamalarında kullanılır. 300MHz geçiş frekansı ve 100 minimum DC akım kazancı (hFE) ile hızlı devrelerde çalışabilir. 6-pin DFN paketinde sunulan MMDT3946FL3-7, ses amplifikatörleri, lojik seviyelendirme, anahtarlamalar ve RF uygulamalarında yer bulur. -55°C ile 150°C arasındaki geniş çalışma sıcaklık aralığı ve 370mW maksimum güç derecelendirilmesi, çeşitli endüstriyel ve tüketici elektronikleri tasarımlarında tercih edilen bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200mA |
| Current - Collector Cutoff (Max) | 50nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 1V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-XFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 370mW |
| Supplier Device Package | X2-DFN1310-6 (Type B) |
| Transistor Type | NPN, PNP Complementary |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
