Transistörler - Bipolar (BJT) - Diziler

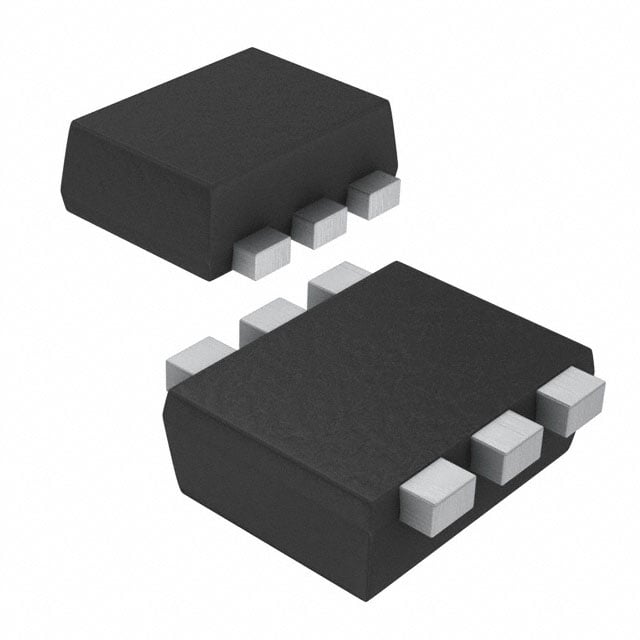

MMDT3906V-TP
TRANS 2PNP 40V 0.2A SOT563
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- MMDT3906V
MMDT3906V-TP Hakkında
MMDT3906V-TP, Micro Commercial Components tarafından üretilen dual PNP transistör dizisidir. SOT-563 yüzey montajı paketi içerisinde iki adet PNP transistörü barındırır. Maksimum 200mA kollektör akımı, 40V breakdown voltajı ve 250MHz geçiş frekansı ile orta frekans uygulamalarında kullanılır. 100mW güç disipasyonu kapasitesi ve -55°C ile 150°C arasında çalışma sıcaklığı desteği sunar. Ses amplifikatörleri, sinyal anahtarlama devreleri, düşük güç RF uygulamaları ve genel amaçlı anahtarlama uygulamalarında tercih edilir. Kompakt paket boyutu, PCB tasarımında alan tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 1V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Power - Max | 150mW |
| Supplier Device Package | SOT-563 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
