Transistörler - Bipolar (BJT) - Diziler

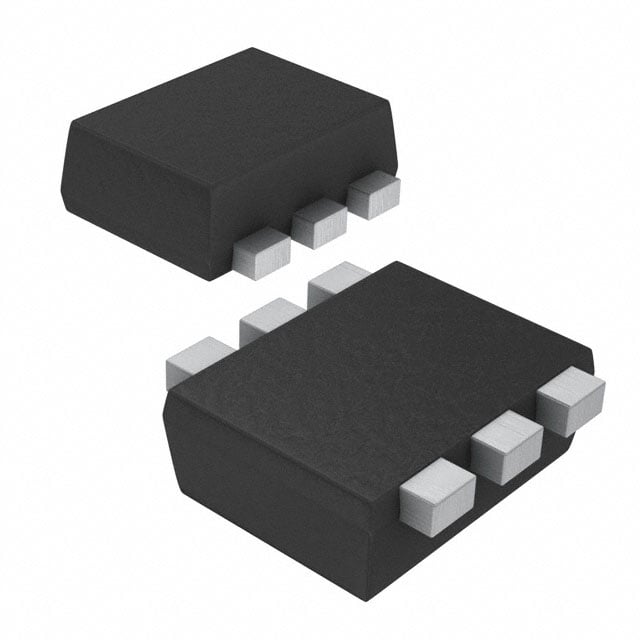

MMDT3904V-TP
TRANS 2NPN 40V 0.2A SOT563
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- MMDT3904V
MMDT3904V-TP Hakkında
MMDT3904V-TP, Micro Commercial Components tarafından üretilen dual NPN transistör dizisidir. SOT-563 surface mount paketinde sunulan bu bileşen, iki adet NPN transistörü tek entegre içinde barındırır. Maksimum 200mA collector akımı ve 40V breakdown voltajı ile düşük-orta güç uygulamalarında kullanılmaya uygundur. 300MHz transition frequency özellikleri sayesinde hızlı anahtarlama işlemlerine uygulanabilir. Tipik kullanım alanları arasında pre-amplifier devreleri, anahtarlama uygulamaları, sinyal kontrol devreleri ve logic level dönüşüm uygulamaları yer almaktadır. -55°C ile +150°C arasında çalışma sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 1V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Power - Max | 200mW |
| Supplier Device Package | SOT-563 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
