Transistörler - Bipolar (BJT) - Diziler

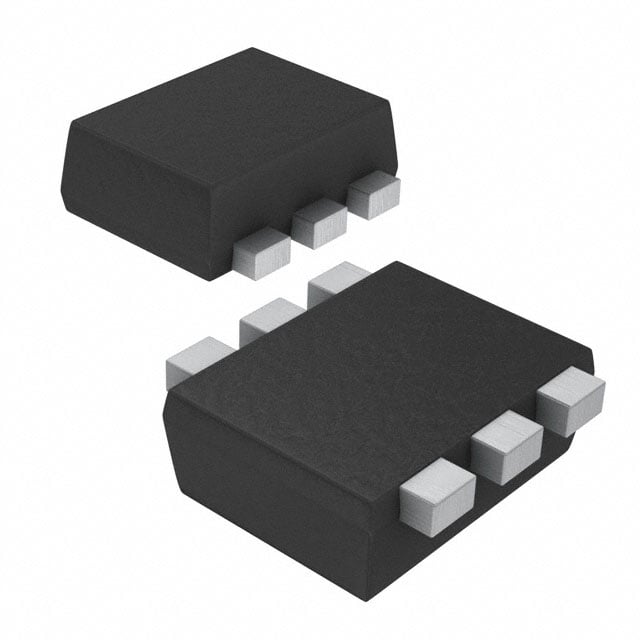

MMDT2222V-TP
TRANS 2NPN 40V 0.6A SOT563
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- MMDT2222V
MMDT2222V-TP Hakkında
MMDT2222V-TP, Micro Commercial Components tarafından üretilen dual NPN transistör dizisidir. SOT-563 yüzey montaj paketinde sunulan bu komponent, her bir transistör için 600mA maksimum kolektör akımı ve 40V maksimum collector-emitter gerilimi özelliklerine sahiptir. 300MHz transition frequency ile orta hızlı anahtarlama uygulamaları için uygundur. Minimum 100 DC akım kazancı (hFE) ile düşük sinyalli amplifikasyon, anahtarlama ve lojik uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Endüstriyel ve tüketici elektroniğinde sinyal işleme, ses amplifikasyonu ve lojik devrelerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600mA |
| Current - Collector Cutoff (Max) | 10nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 150mW |
| Supplier Device Package | SOT-563 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
