Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

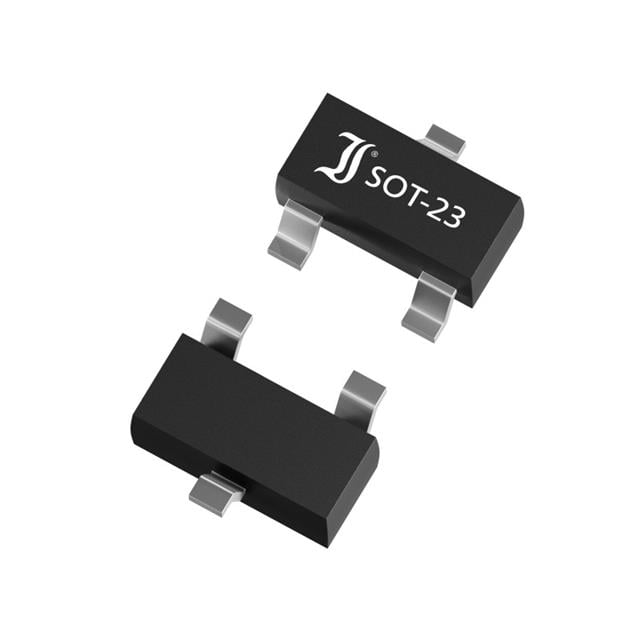

MMBTRC113SS
Digital Transt., 50V, 100mA
- Üretici
- DComponents
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- MMBTRC113
MMBTRC113SS Hakkında
MMBTRC113SS, DComponents tarafından üretilen surface mount NPN ön beslemeli transistördür. 50V maksimum collector-emitter gerilimi ve 100mA maksimum collector akımı ile dijital uygulamalar için tasarlanmıştır. 250 MHz transition frekansı ve 120 minimum DC current gain (hFE) özellikleri sayesinde hızlı anahtarlama uygulamalarında kullanılabilir. 22 kOhm entegre base direnci sayesinde ek bileşenlere ihtiyaç duymadan doğrudan mantık devrelerine bağlanabilir. 200mW maksimum güç dağılımı ile şehir ısıl ortamlarda çalışabilir. Dijital sinyal işleme, anahtarlama devreleri, sürücü uygulamaları ve entegre devre seviye uygulamalarında kullanılır. SOT-23-3 kompakt paketi, yüksek yoğunluklu PCB tasarımlarında yer tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 1mA, 5V |
| Frequency - Transition | 250 MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 22 kOhms |
| Supplier Device Package | SOT-23 |
| Transistor Type | NPN - Pre-Biased |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 500µA, 10mA |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
