Transistörler - Bipolar (BJT) - Ön Beslemeli Tekil

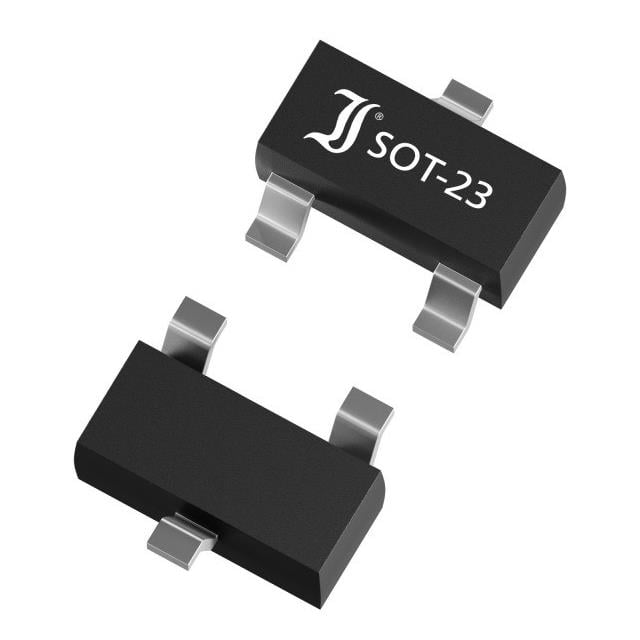

MMBTRC103SS-AQ
DI Trst. 50V, 100mA
- Üretici
- DComponents
- Paket/Kılıf
- TO-236-3
- Seri / Aile Numarası
- MMBTRC103SS
MMBTRC103SS-AQ Hakkında
MMBTRC103SS-AQ, DComponents tarafından üretilen NPN tipinde ön beslemeli (pre-biased) bir bipolar junction transistördür (BJT). 50V maksimum Vce (Collector-Emitter) gerilimi ile 100mA maksimum kolektör akımı kapasitesine sahiptir. Entegre 22kΩ baz dirençleri ile hazır olarak gelen bu transistör, hızlı anahtarlama uygulamalarında kullanılır. 200MHz geçiş frekansı ile dijital devrelerde, sürücü devrelerinde ve darbe sinyal işlemede yaygın olarak tercih edilir. Surface mount teknolojisine uygun SOT-23-3 (TO-236) paketinde sunulur. 200mW maksimum güç tüketimi ile düşük güç uygulamalarına uygun bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 500nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 70 @ 10mA, 5V |
| Frequency - Transition | 200 MHz |
| Mounting Type | Surface Mount |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 200 mW |
| Resistor - Base (R1) | 22 kOhms |
| Resistor - Emitter Base (R2) | 22 kOhms |
| Supplier Device Package | SOT-23-3 (TO-236) |
| Transistor Type | NPN - Pre-Biased |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
