Transistörler - Bipolar (BJT) - Tekil

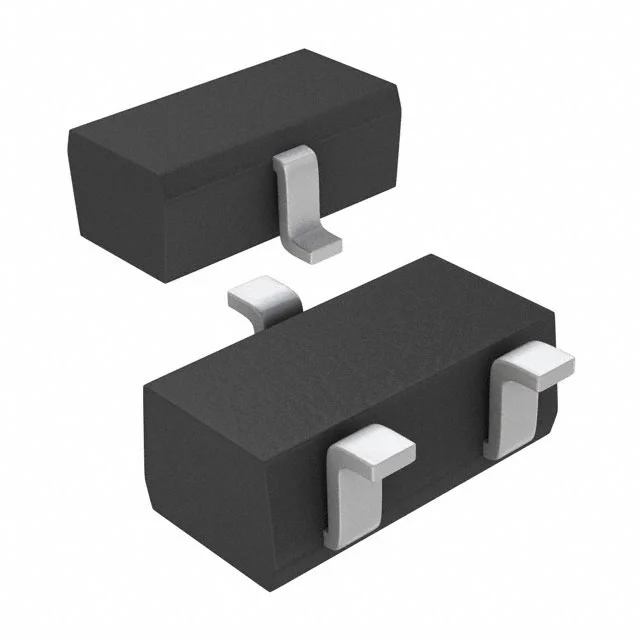

MMBT5401-AU_R1_000A1
SOT-23, TRANSISTOR
MMBT5401-AU_R1_000A1 Hakkında
MMBT5401-AU_R1_000A1, PANJIT tarafından üretilen PNP bipolar junction transistördür. SOT-23 (TO-236-3) yüzey montaj paketinde sunulan bu transistör, anahtarlama ve güçlendirme uygulamalarında kullanılır. 600mA maksimum kolektor akımı, 150V maksimum emitter-kolektor gerilimi ve 300MHz transition frekansı ile orta güç uygulamalarına uygundr. 225mW maksimum güç dağılımı kapasitesi ile sıcak kontrol devrelerinde, ses amplifikatörlerinde, güç anahtarlamalarında ve genel sinyal işleme devrelerinde tercih edilir. -55°C ile +150°C arasında çalışabilen bu bileşen, endüstriyel ve ticari uygulamalar için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600 mA |
| Current - Collector Cutoff (Max) | 50nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 10mA, 5V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 225 mW |
| Supplier Device Package | SOT-23 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 150 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
