MMBT4403_R1_00001

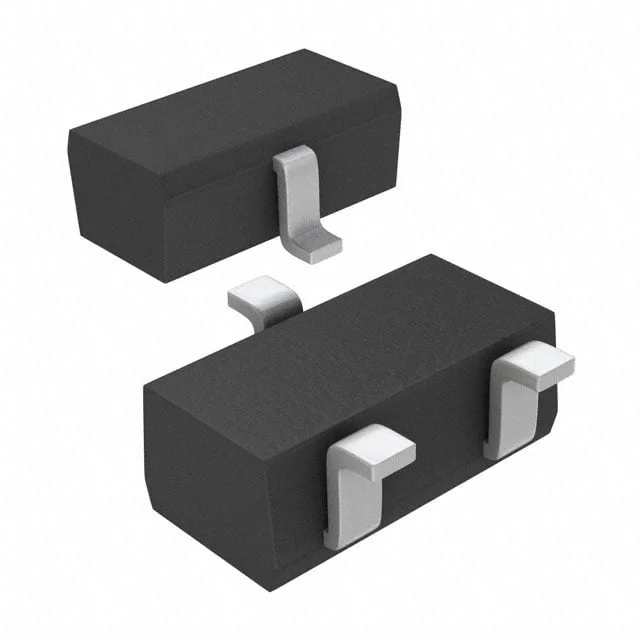

SOT-23, TRANSISTOR
MMBT4403_R1_00001 Hakkında
MMBT4403_R1_00001, PANJIT tarafından üretilen PNP bipolar junction transistör (BJT) olup SOT-23 (TO-236-3) yüzey montaj paketinde sunulmaktadır. Maksimum 600mA kollektör akımı, 40V Vce(BR) kırılma gerilimi ve 200MHz geçiş frekansı özellikleriyle düşük güç uygulamalarında sürücü ve anahtarlama işlevleri için kullanılır. 225mW maksimum güç tüketimi ve -55°C ile 150°C arasında çalışma sıcaklığı aralığıyla consumer elektronikleri, ses amplifikasyonu, RF uygulamaları ve genel amaçlı anahtarlama devrelerinde yer alabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600 mA |
| Current - Collector Cutoff (Max) | 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 2V |
| Frequency - Transition | 200MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-236-3, SC-59, SOT-23-3 |
| Part Status | Active |
| Power - Max | 225 mW |
| Supplier Device Package | SOT-23 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 750mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
