Transistörler - Bipolar (BJT) - Tekil

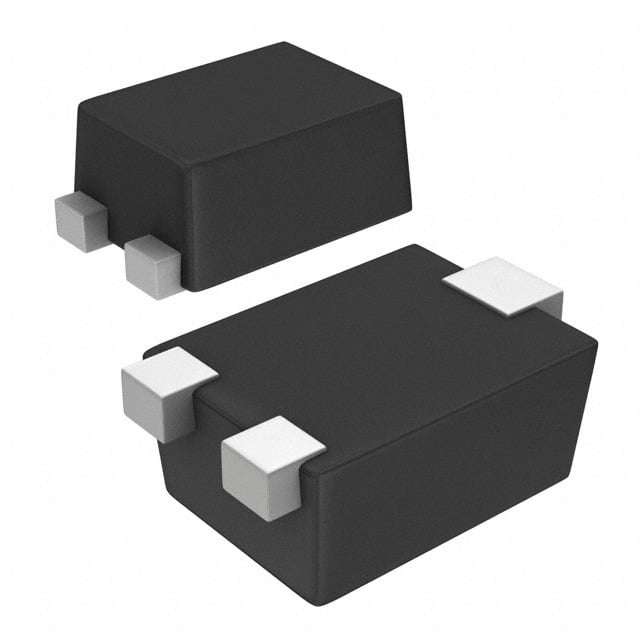

MMBT3906SL
TRANS PNP 40V 0.2A SOT-923F
MMBT3906SL Hakkında
MMBT3906SL, onsemi tarafından üretilen PNP tipinde bir BJT transistördür. SOT-923F yüzey montajlı paketinde sunulan bu bileşen, maksimum 40V kolektör-emitter gerilimi ve 200mA kolektör akımı ile çalışabilir. 100 mA @ 1V VCE'de minimum 100 hFE akım kazancı sağlar. 250 MHz transition frequency ile orta hızlı anahtarlama uygulamalarında kullanılabilir. Maksimum 227 mW güç tüketimi ile sınırlandırılmıştır. DC beslemeli güç uygulamaları, sinyal anahtarlaması ve amplifikasyon devrelerinde yer bulur. Düşük seviyeli anahtarlama, ses frekansı amplifikatörleri ve genel amaçlı PNP uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200 mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 1V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-923F |
| Part Status | Obsolete |
| Power - Max | 227 mW |
| Supplier Device Package | SOT-923F |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
