Transistörler - Bipolar (BJT) - Tekil
MMBT3906M-TP

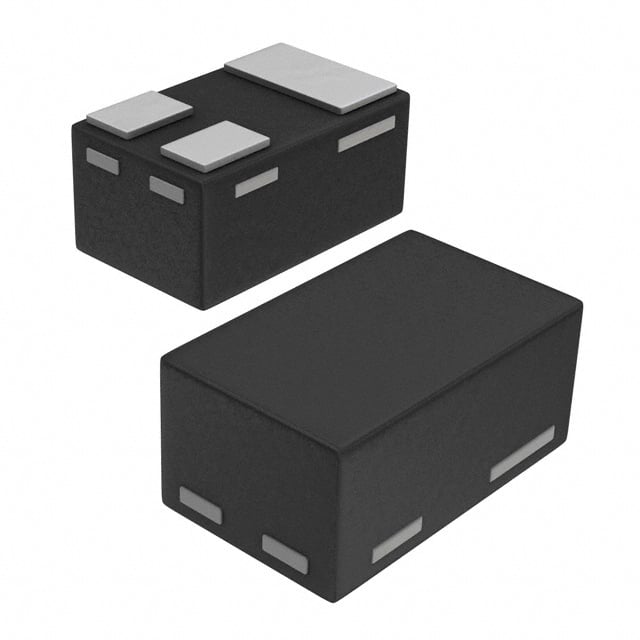

TRANSISTOR PNP SOT883
MMBT3906M-TP Hakkında
MMBT3906M-TP, Micro Commercial Components tarafından üretilen PNP bipolar junction transistördür (BJT). SOT-883 yüzey montaj paketinde sunulan bu bileşen, düşük güç tüketimi gerektiren anahtarlama ve amplifikasyon uygulamalarında kullanılır. 200mA maksimum kollektör akımı, 100mV minimum DC akım kazancı ve 250MHz transition frequency ile orta frekanslı işaret işleme devrelerinde yer alabilir. 40V collector-emitter breakdown voltajı ve 100mW maksimum güç derecelendirmesi ile sinyal seviyesi amplifikasyon, anahtarlama, darbe şekillendirme ve çeşitli amatör/profesyonel elektronik projelerde uygulanabilir. -55°C ile 150°C arasında çalışma sıcaklığına sahiptir. (Not: Bu ürün obsolete statüsündedir)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200 mA |
| Current - Collector Cutoff (Max) | 50nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 1V |
| Frequency - Transition | 250MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Obsolete |
| Power - Max | 100 mW |
| Supplier Device Package | SOT-883 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
