Transistörler - Bipolar (BJT) - Tekil

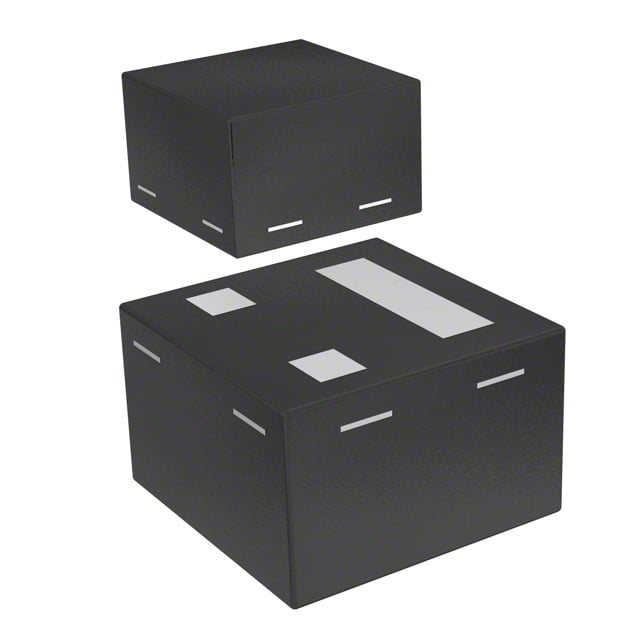

MMBT3906FZ-7B
TRANS PNP 40V 0.2A X2-DFN060
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- 3-XFDFN
- Seri / Aile Numarası
- MMBT3906
MMBT3906FZ-7B Hakkında
MMBT3906FZ-7B, Diodes Incorporated tarafından üretilen PNP bipolar junction transistördür. Surface mount X2-DFN0606 paketinde sunulan bu komponent, maksimum 40V kolektör-emitter gerilimi ve 200mA kolektör akımı ile tasarlanmıştır. 280MHz transition frequency ve 435mW maksimum güç dağıtımı özelliği sayesinde orta hızlı anahtarlama uygulamalarında kullanılabilir. -55°C ile 150°C arasında çalışan bu transistör, DC akım kazancı (hFE) minimum 100 değerine sahiptir. Kompakt DFN060 paketlemesi nedeniyle yüksek yoğunluklu PCB tasarımlarında tercih edilir. Ses amplifikatörleri, anahtarlama devreleri ve genel amaçlı anahtarlama uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200 mA |
| Current - Collector Cutoff (Max) | 50nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 1V |
| Frequency - Transition | 280MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power - Max | 435 mW |
| Supplier Device Package | X2-DFN0606-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
