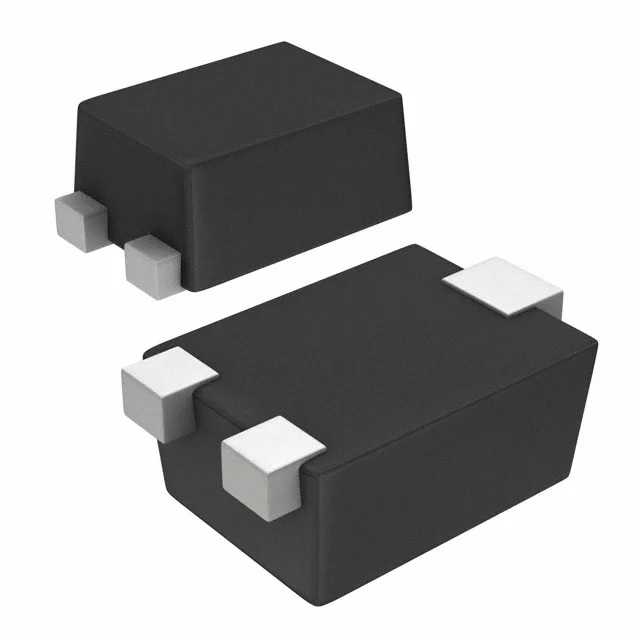

MMBT3904SL
TRANS NPN 40V 0.2A SOT-923F
MMBT3904SL Hakkında
MMBT3904SL, onsemi tarafından üretilen Surface Mount NPN bipolar transistördür. SOT-923F ultra kompakt paketinde sunulan bu bileşen, maksimum 200 mA kolektör akımı ve 40 V kesme gerilimi ile düşük güç uygulamalarında kullanılır. 300 MHz transition frequency ile hızlı anahtarlama işlemleri gerçekleştirebilir. Minimum 100 hFE akım kazancı ve 300 mV doyum gerilimi sayesinde dijital ve analog devre uygulamalarında sinyal işleme, amplifikasyon ve anahtarlama fonksiyonlarında yer alır. Maksimum 227 mW güç dağılımı kapasitesi ile hafif yük uygulamalarına uygundur. -55°C ile +150°C işletme sıcaklık aralığında kararlı performans sağlar. Küçük boyutu nedeniyle yoğun PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200 mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 1V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-923F |
| Part Status | Obsolete |
| Power - Max | 227 mW |
| Supplier Device Package | SOT-923F |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
