Transistörler - Bipolar (BJT) - Tekil

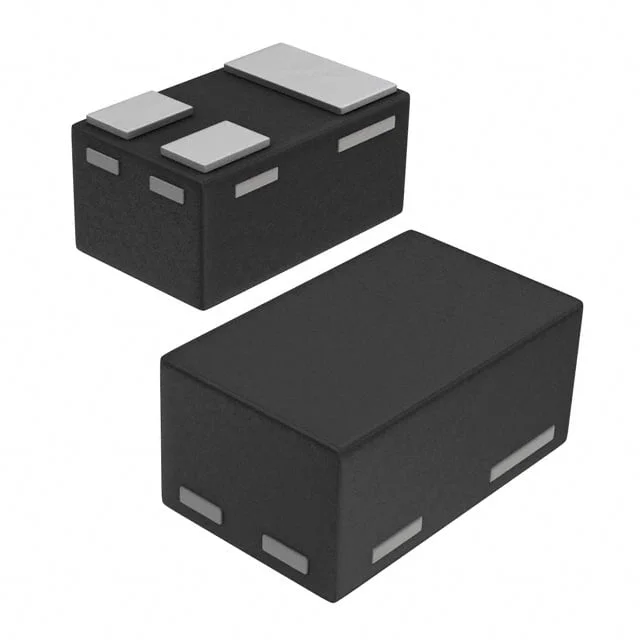

MMBT3904M-TP
TRANSISTOR NPN SOT883
- Paket/Kılıf
- SC-101
- Seri / Aile Numarası
- MMBT3904M
MMBT3904M-TP Hakkında
MMBT3904M-TP, Micro Commercial Components tarafından üretilen NPN bipolar junction transistör (BJT) olup, SOT-883 (SC-101) yüzey montajlı paket ile sunulmaktadır. 200mA maksimum kollektör akımı, 100 minimum DC akım kazancı ve 300MHz transition frekansı ile düşük işaret seviyelerde anahtarlama ve amplifikasyon uygulamalarında kullanılır. 40V kollektör-emitter kırılma gerilimi ve 100mW maksimum güç disipasyonu ile portabl cihazlar, tüketici elektroniği, ses amplifikatörleri ve kontrol devrelerinde yaygın olarak yer almaktadır. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) endüstriyel uygulamalarda kullanımını desteklemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200 mA |
| Current - Collector Cutoff (Max) | 50nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 1V |
| Frequency - Transition | 300MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Obsolete |
| Power - Max | 100 mW |
| Supplier Device Package | SOT-883 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
