Diyotlar - Doğrultucular - Diziler

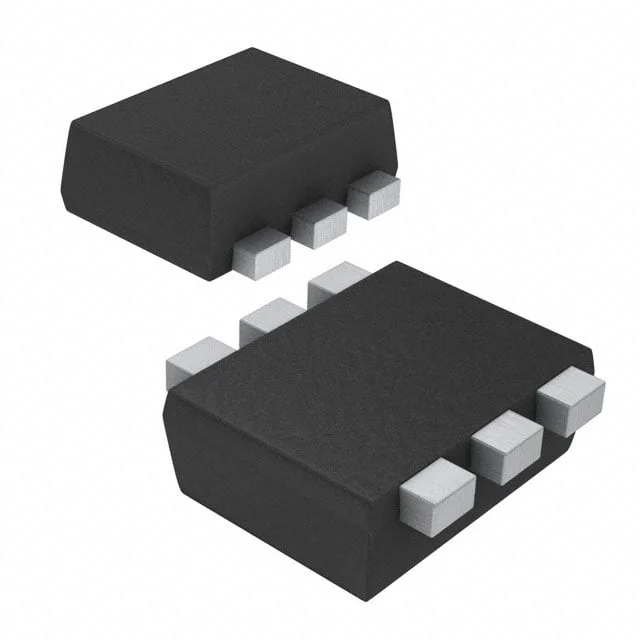

MMBD4448V-TP
DIODE ARRAY GP 80V 250MA SOT563
- Paket/Kılıf
- SOT-563
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- MMBD4448V
MMBD4448V-TP Hakkında
MMBD4448V-TP, Micro Commercial Components tarafından üretilen 2 bağımsız diyottan oluşan bir diyot dizisidir. SOT-563 yüzey monte paketinde sunulan bu komponent, 80V ters gerilim dayanımı ve 250mA ortalama doğrultulmuş akım kapasitesi ile karakterize edilir. Fast recovery diyot tipine sahip olan bu dizi, 4ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. 1.25V maksimum forward voltage (@150mA) ve 100nA maksimum ters akım özelliğine sahiptir. Güç kaynakları, sürücü devreleri, anahtarlama modülleri ve AC/DC dönüştürücüler gibi uygulamalarda yaygın olarak tercih edilir. Maksimum 150°C junction sıcaklığı ile çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 250mA |
| Current - Reverse Leakage @ Vr | 100 nA @ 70 V |
| Diode Configuration | 2 Independent |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 4 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SOT-563 |
| Voltage - DC Reverse (Vr) (Max) | 80 V |
| Voltage - Forward (Vf) (Max) @ If | 1.25 V @ 150 mA |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
