Transistörler - Bipolar (BJT) - Tekil

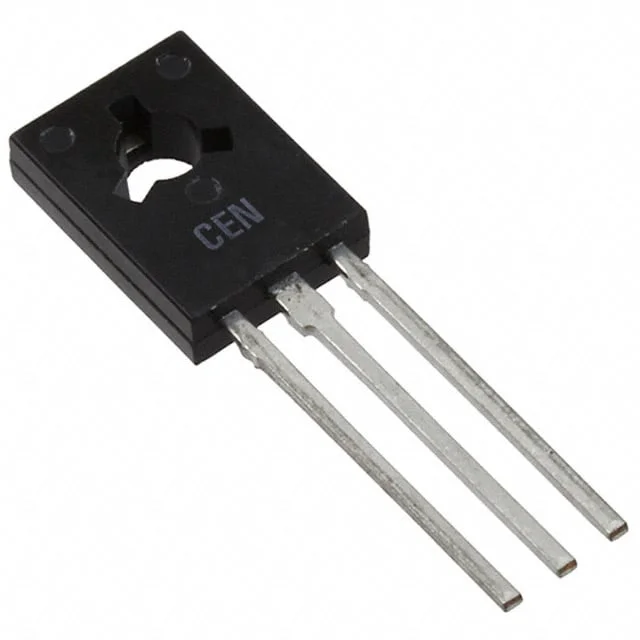

MJE180 PBFREE
TRANS NPN 40V 3A TO-126
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- MJE180
MJE180 PBFREE Hakkında
MJE180 PBFREE, Central Semiconductor tarafından üretilen NPN bipolar junction transistörüdür. TO-126 paketinde sunulan bu komponent, 40V kolektör-emitter gerilimi ve 3A maksimum kolektör akımı ile orta güç uygulamalarında kullanılır. 1.5W maksimum güç disipasyonu kapasitesi ile anahtarlama ve amplifikasyon devrelerinde çalışabilir. 50MHz transition frequency'si ile hızlı komutasyon gerekli uygulamalar için uygun bir seçenektir. -65°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılabilir. Endüstriyel kontrol, motor sürücüleri ve güç amplifikatörü uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 100mA, 1V |
| Frequency - Transition | 50MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Active |
| Power - Max | 1.5 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.7V @ 600mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
