Transistörler - Bipolar (BJT) - Tekil
MJD42CJ

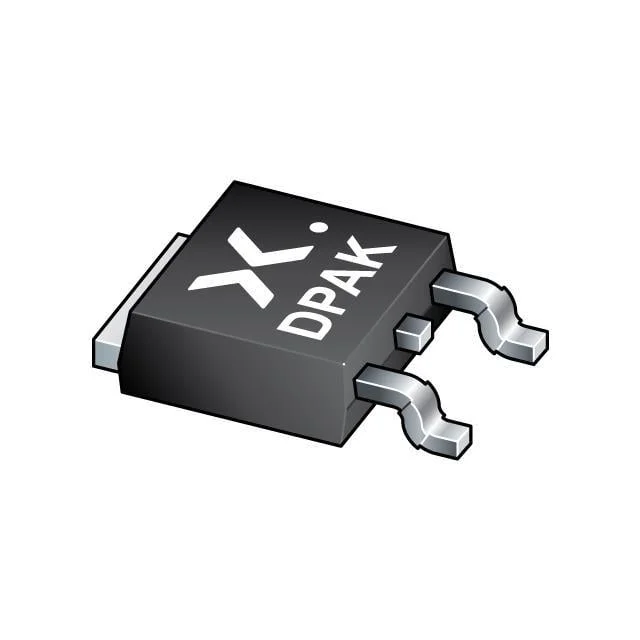

MJD42C/SOT428/DPAK
MJD42CJ Hakkında
MJD42CJ, Nexperia tarafından üretilen PNP tipinde bir güç transistörüdür. TO-252-3 (DPAK) yüzey montaj paketinde sunulan bu komponent, maksimum 6A collector akımı ve 100V collector-emitter breakdown voltajı ile çalışabilir. 1.6W maksimum güç dağıtımı kapasitesi ve 150°C'ye kadar operating sıcaklık aralığı ile uygulamaları destekler. 3MHz transition frequency'si ile orta hız uygulamalarında kullanılır. Voltage regülasyon devreleri, motor kontrol uygulamaları, güç anahtarlama ve amplifikasyon devrelerinde tercih edilir. Düşük saturation voltajı (1.5V @ 6A) sayesinde verimli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 6 A |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 300mA, 4V |
| Frequency - Transition | 3MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power - Max | 1.6 W |
| Supplier Device Package | DPAK |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 600mA, 6A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
