Transistörler - Bipolar (BJT) - Tekil

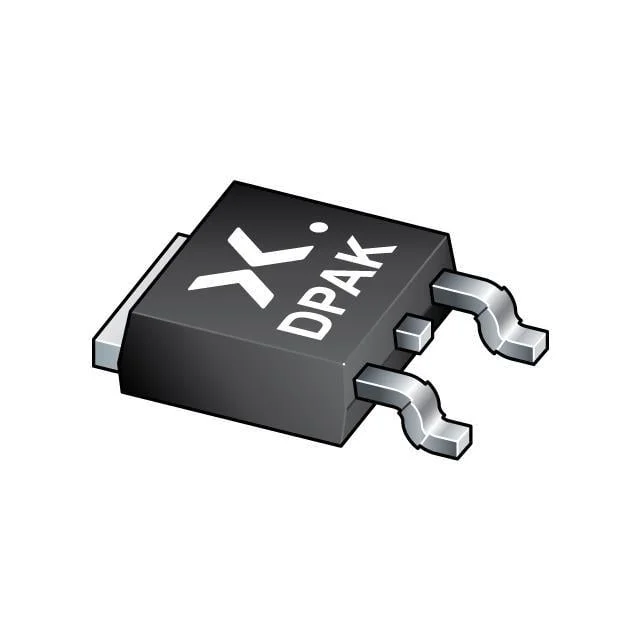

MJD42C-QJ
MJD42C-Q/SOT428/DPAK
MJD42C-QJ Hakkında
MJD42C-QJ, Nexperia tarafından üretilen yüksek akım PNP bipolar transistördür. TO-252 (DPak) paket tipinde sunulan bu bileşen, 6A maksimum kolektör akımı ve 100V kolektör-emitter breakdown voltajı ile güç uygulamalarında kullanılır. 1.6W maksimum güç dağılımı kapasitesi ile DC ve düşük frekans AC devre tasarımında, anahtarlama ve amplifikasyon işlevlerinde kullanılabilir. 150°C maksimum işletme sıcaklığında çalışan bu transistör, endüstriyel kontrol devreleri, motor sürücüleri ve güç yönetimi uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 6 A |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 300mA, 4V |
| Frequency - Transition | 3MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power - Max | 1.6 W |
| Supplier Device Package | DPAK |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 600mA, 6A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
