MJD41CJ

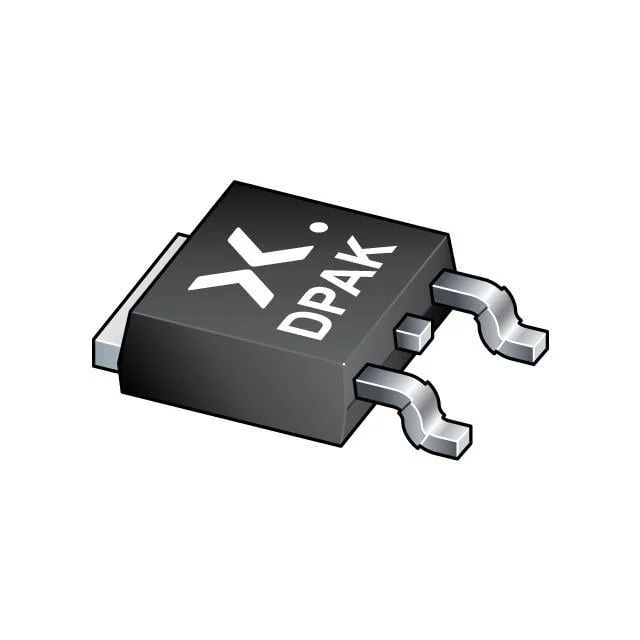

MJD41C/SOT428/DPAK
MJD41CJ Hakkında
MJD41CJ, Nexperia tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup, TO-252-3 DPAK paketinde sunulmaktadır. 6A maksimum collector akımı ve 100V collector-emitter breakdown voltajı ile orta güç uygulamaları için tasarlanmıştır. 1.6W maksimum güç dağıtımı kapasitesi ve 150°C çalışma sıcaklığına kadar dayanabilir. 3MHz transition frequency ile anahtarlama ve amplifikasyon devrelerinde kullanılabilir. Düşük saturasyon voltajı (1.5V @ 600mA, 6A) sayesinde verimli çalışma sağlar. Endüstriyel kontrol, motor sürücüleri, güç anahtarlamaları ve genel sinyal işleme uygulamalarında yaygın olarak kullanılan bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 6 A |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 300µA, 4V |
| Frequency - Transition | 3MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power - Max | 1.6 W |
| Supplier Device Package | DPAK |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 600mA, 6A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
