Transistörler - Bipolar (BJT) - Tekil
MJD41C-QJ

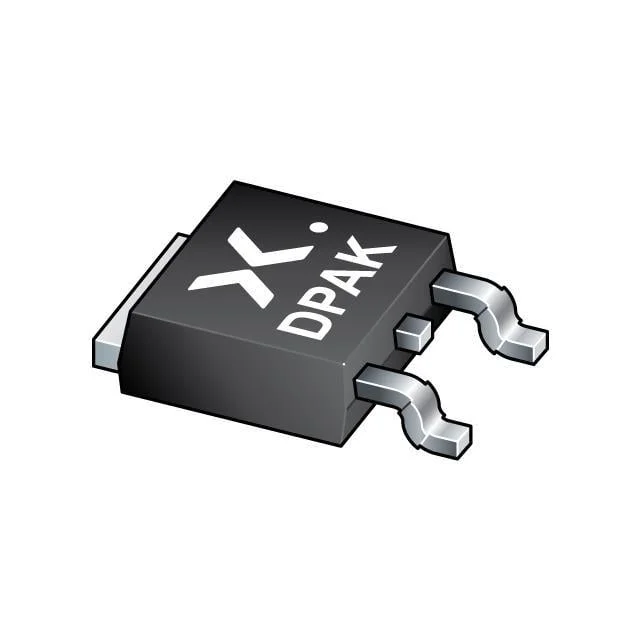

MJD41C-Q/SOT428/DPAK
MJD41C-QJ Hakkında
MJD41C-QJ, Nexperia tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup, surface mount uygulamalarına yönelik tasarlanmıştır. TO-252-3 (DPAK) paketinde sunulan bu transistör, maksimum 10A kollektör akımı ve 100V breakdown voltajı ile orta güç uygulamalarında kullanılır. 1.6W maksimum güç dissipasyonu kapasitesi ve 30 (@300µA, 4V) minimum akım kazancı ile genel amaçlı anahtarlama ve yükseltiç (boost) devre konfigürasyonlarında tercih edilir. 150°C'ye kadar çalışabilen bu bileşen, motor kontrolü, DC-DC konvertörler ve güç yönetimi uygulamalarında yaygın olarak yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 300µA, 4V |
| Frequency - Transition | 3MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power - Max | 1.6 W |
| Supplier Device Package | DPAK |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 600mA, 6A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
