Transistörler - Bipolar (BJT) - Tekil
MJD2873-QJ

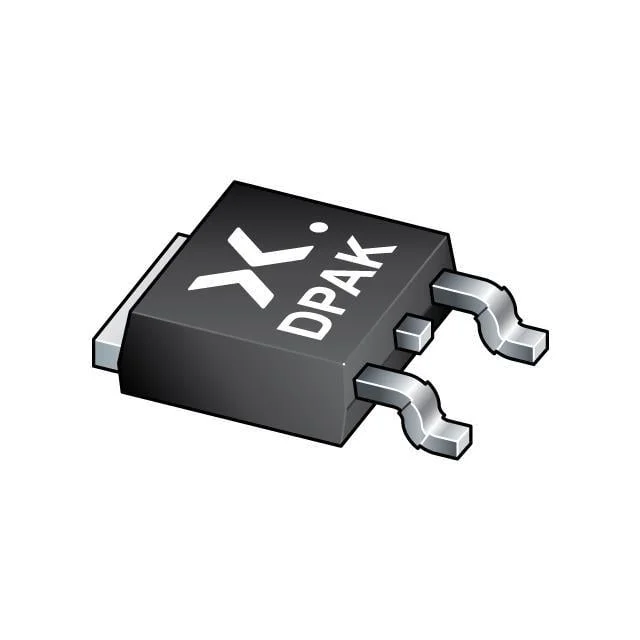

MJD2873-Q/SOT428/DPAK
MJD2873-QJ Hakkında
MJD2873-QJ, Nexperia tarafından üretilen bir NPN bipolar junction transistor (BJT) olup, TO-252-3 (DPak) yüzey montajlı pakette sunulmaktadır. 2A collector akımı kapasitesi ve 50V collector-emitter breakdown voltajı ile orta güç uygulamalarında kullanılmaya uygundur. 65MHz transition frequency, 120 minimum DC akım kazancı ve 300mV maksimum saturation voltajı ile anahtarlama ve amplifikasyon devrelerinde tercih edilir. 1.6W maksimum güç dağıtımı kabiliyeti ve 150°C junction sıcaklık desteği ile endüstriyel ve tüketici elektronikleri uygulamalarında, motor kontrolü, DC-DC konvertörleri, ses amplifikatörleri ve darbe modülasyonu devrelerinde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 2 A |
| Current - Collector Cutoff (Max) | 100nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 120 @ 500mA, 2V |
| Frequency - Transition | 65MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power - Max | 1.6 W |
| Supplier Device Package | DPAK |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 50mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
