Transistörler - Bipolar (BJT) - Tekil
MJD148J

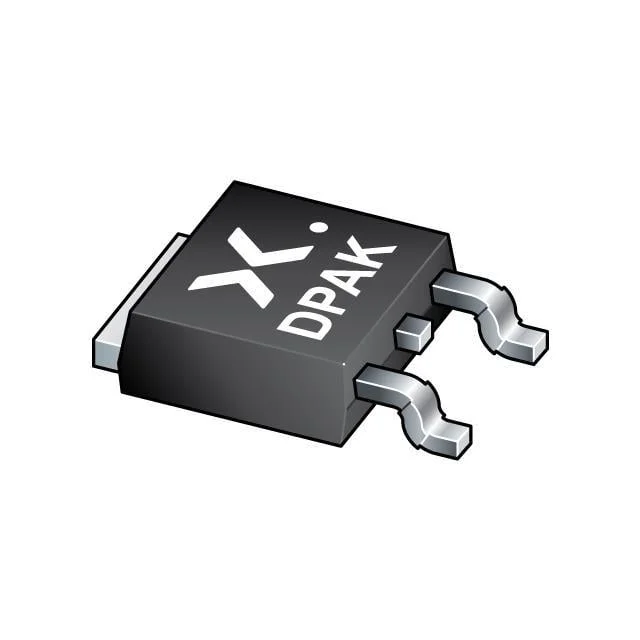

MJD148/SOT428/DPAK
MJD148J Hakkında
MJD148J, Nexperia tarafından üretilen yüksek akım NPN bipolar transistöründür. TO-252 (DPAK) yüzey montaj paketinde sunulan bu komponent, maksimum 4A collector akımı ve 45V collector-emitter breakdown voltajı ile orta güç uygulamalarında kullanılır. 1.6W maksimum güç harcaması, 85 minimum DC current gain ve 3MHz transition frequency özellikleri ile darbe kontrolü, motor sürücüleri, anahtarlama devreleri ve güç yönetimi uygulamalarında tercih edilir. -40°C ile +150°C arasında çalışabilir. 500mV saturasyon voltajı ile düşük enerji kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 85 @ 500mA, 1V |
| Frequency - Transition | 3MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power - Max | 1.6 W |
| Supplier Device Package | DPAK |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 200mA, 2A |
| Voltage - Collector Emitter Breakdown (Max) | 45 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
