Transistörler - Bipolar (BJT) - Tekil

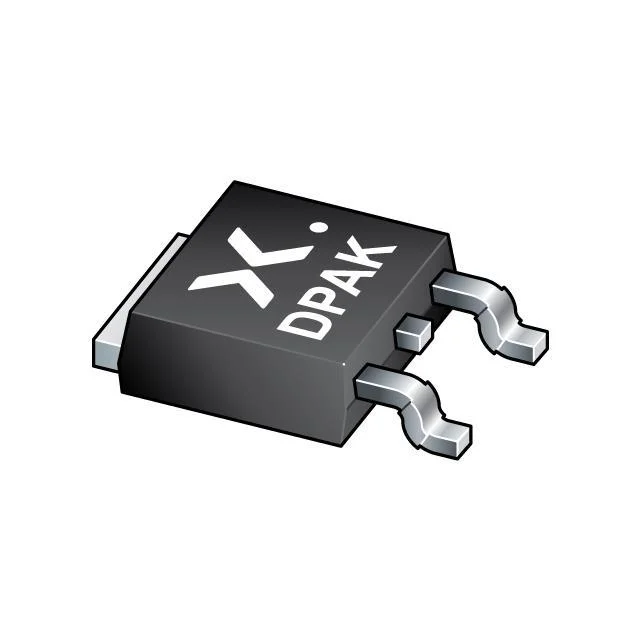

MJD148-QJ

MJD148-Q/SOT428/DPAK

Üretici: Nexperia
Paket/Kılıf: TO-252-3
Kategori: Transistörler - Bipolar (BJT) - Tekil
Seri / Aile Numarası: MJD148

MJD148-QJ Hakkında

MJD148-QJ, Nexperia tarafından üretilen NPN bipolar junction transistördür. TO-252-3 (DPak) paketinde sunulan bu transistör, maksimum 4A kollektör akımı ve 45V collector-emitter breakdown voltajı ile orta güç uygulamaları için tasarlanmıştır. 1.6W maksimum güç dağılımı ve 500mV saturation voltajı ile şaltıcı devrelerde, motor kontrol, röle sürücüleri ve ses amplifikasyon uygulamalarında kullanılır. 3MHz transition frequency ve 85 (minimum) DC current gain özellikleriyle hızlı anahtarlama gerektirmeyen devreler için uygun bir seçenektir. Surface mount montajı ile PCB tasarımında esneklik sağlar.

Teknik Özellikler

Parametre	Değer
Current - Collector (Ic) (Max)	4 A
Current - Collector Cutoff (Max)	1µA
DC Current Gain (hFE) (Min) @ Ic, Vce	85 @ 500mA, 1V
Frequency - Transition	3MHz
Mounting Type	Surface Mount
Operating Temperature	150°C (TJ)
Package / Case	TO-252-3, DPak (2 Leads + Tab), SC-63
Part Status	Active
Power - Max	1.6 W
Supplier Device Package	DPAK
Transistor Type	NPN
Vce Saturation (Max) @ Ib, Ic	500mV @ 200mA, 2A
Voltage - Collector Emitter Breakdown (Max)	45 V

Kaynaklar

Datasheet

Datasheet mevcut değil

Pinout

Pinout mevcut değil

Eşdeğerler (Muadiller)

Eşdeğer (muadil) veri yok
