MJ15001

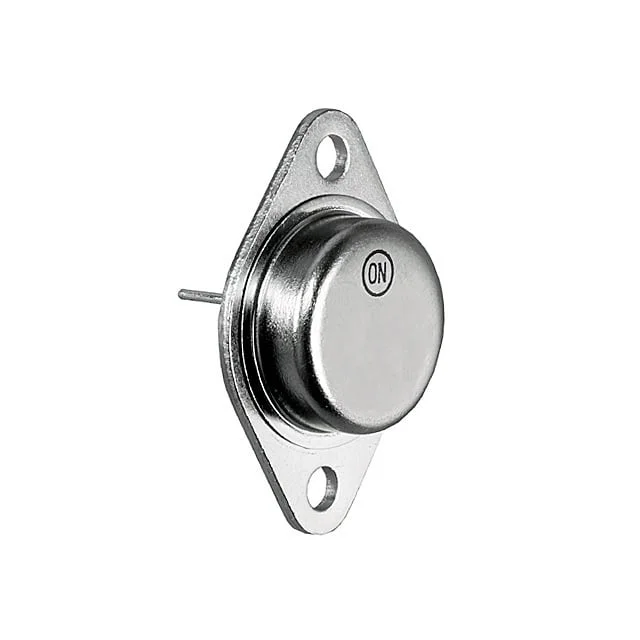

TRANS NPN 140V 15A TO-3
MJ15001 Hakkında
MJ15001, onsemi tarafından üretilen TO-3 paketli NPN bipolar transistördür. 140V maksimum Vce dalgalanma voltajı ve 15A maksimum kolektör akımı ile orta ve yüksek güç uygulamalarında kullanılmak üzere tasarlanmıştır. 200W maksimum güç dağıtımı kapasitesi ile endüstriyel kontrol devreleri, güç amplifikatörleri ve anahtar uygulamalarında yer bulmuştur. DC akım kazancı minimum 25 (4A, 2V'de), 1V maksimum doyum voltajı (400mA taban, 4A kolektör akımında) ve 2MHz transition frekansı ile orta hızlı komutasyon uygulamalarına uygundur. Through Hole montajı ile PCB tasarımına entegrasyon sağlar. -65°C ile 200°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 250µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 4A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Obsolete |
| Power - Max | 200 W |
| Supplier Device Package | TO-204 (TO-3) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 400mA, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 140 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
