Transistörler - Bipolar (BJT) - Tekil

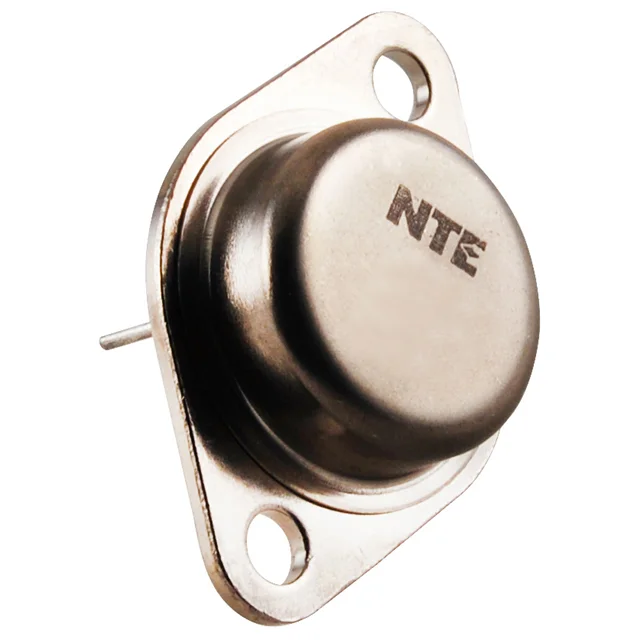

MJ10007
T-NPN SI- PO DARL SW
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- MJ10007
MJ10007 Hakkında
MJ10007, NTE Electronics tarafından üretilen silikon NPN Darlington transistörüdür. TO-3 (TO-204AA) paketinde sunulan bu bileşen, 10A maksimum collector akımı ve 150W maksimum güç dağıtımı kapasitesi ile yüksek akım anahtarlama uygulamalarına uygundur. 400V collector-emitter breakdown voltajı ile güç elektroniği, motor kontrolü, LED sürücüleri ve amplifikasyon devreleri gibi endüstriyel uygulamalarda kullanılır. -65°C ile 200°C arasında çalışabilir. 2.9V maksimum doyum voltajı ile verimli anahtarlama performansı sağlar. Darlington yapısı sayesinde düşük base akımında yüksek current gain (40 min @ 2.5A) sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 250µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 2.5A, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2.9V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 400 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
