IGBT Transistörler - Modüller

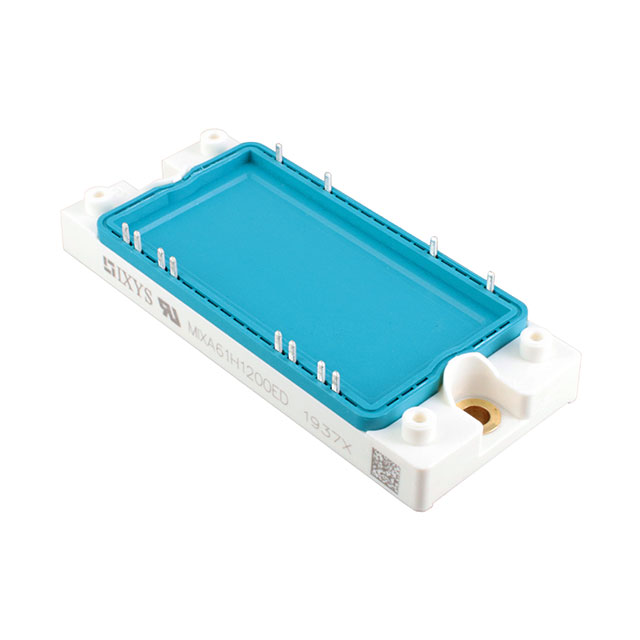

MIXA61H1200ED
IGBT MODULE 1200V 85A 290W E2
- Üretici
- Littelfuse
- Paket/Kılıf
- E2
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MIXA61H1200ED
MIXA61H1200ED Hakkında
MIXA61H1200ED, Littelfuse tarafından üretilen 1200V/85A kapasiteli IGBT modülüdür. Full Bridge Inverter konfigürasyonuna sahip bu modül, endüstriyel uygulamalarda güç dönüştürme ve motor kontrolü işlevlerinde kullanılır. E2 paket formatında sunum yapan komponent, chassis montajına uygundur. PT tipi IGBT teknolojisi ile tasarlanan modül, -40°C ile +125°C sıcaklık aralığında çalışabilir. Maksimum 290W güç kapasitesi ve 2.1V Vce(on) değeri ile anahtarlama uygulamalarında verimli performans sağlar. Endüstriyel sürücü, kaynak makineleri ve yüksek güçlü DC-AC dönüştürücü devreleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 85 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | PT |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | E2 |
| Part Status | Active |
| Power - Max | 290 W |
| Supplier Device Package | E2 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 55A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
