IGBT Transistörler - Modüller

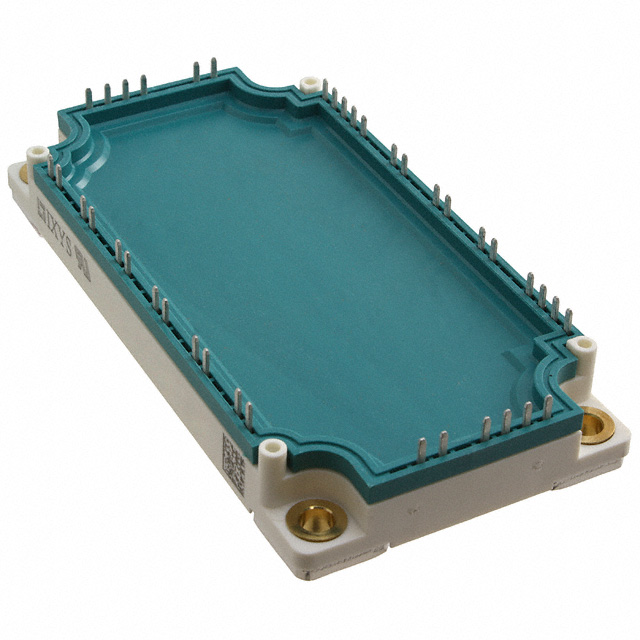

MIXA60WH1200TEH
IGBT MODULE 1200V 85A 290W E3
- Üretici
- Littelfuse
- Paket/Kılıf
- E3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MIXA60WH1200TEH
MIXA60WH1200TEH Hakkında
MIXA60WH1200TEH, Littelfuse tarafından üretilen 1200V/85A kapasiteli IGBT modülüdür. Three Phase Inverter with Brake konfigürasyonunda tasarlanmış, maximum 290W güç dağıtabilir. E3 paketinde chassis mount tipi montajı sayesinde endüstriyel uygulamalarda kullanılır. 2.1V Vce(on) değeri ile verimli anahtarlama performansı sağlar. Integrated NTC thermistor ile sıcaklık kontrolü yapılabilir. Üç fazlı invertör devreleri, motor sürücüler ve güç elektronikleri uygulamalarında kullanılmaya uygundur. E3 paketi yüksek yoğunluklu ısı dağıtımı için optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 85 A |
| Current - Collector Cutoff (Max) | 500 µA |
| Input | Three Phase Bridge Rectifier |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Package / Case | E3 |
| Part Status | Active |
| Power - Max | 290 W |
| Supplier Device Package | E3 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 55A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
