IGBT Transistörler - Modüller

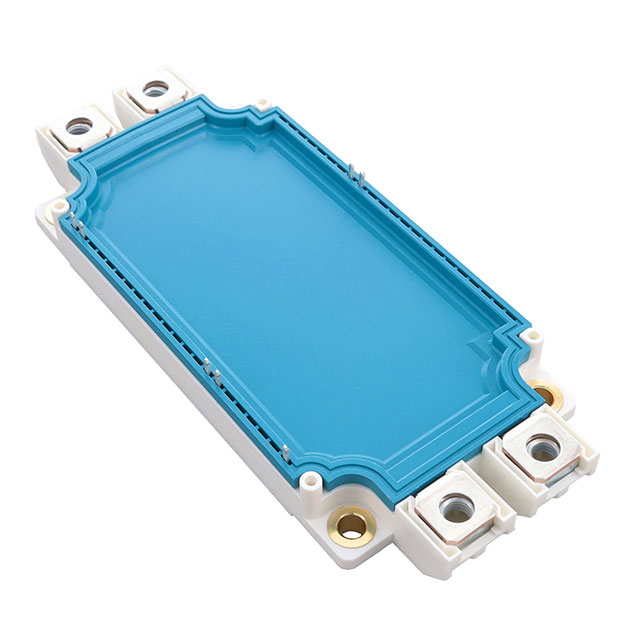

MIXA300PF1200TSF
IGBT MOD 1200V 465A 1500W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MIXA300PF1200TSF
MIXA300PF1200TSF Hakkında
Littelfuse MIXA300PF1200TSF, Half Bridge konfigürasyonunda tasarlanmış bir IGBT güç modülüdür. 1200V collector-emitter breakdown voltajı ve 465A maksimum collector akımı ile 1500W güç seviyesinde çalışır. PT tipi IGBT teknolojisi kullanılarak üretilmiştir. Standart giriş sinyalleriyle uyumlu olan bu modül, Vce(on) değeri 300A'de 2.1V'dur. Chassis mount tipi kasa ile sabit montaj için tasarlanmıştır. NTC Thermistor özelliği ile sıcaklık kontrolü sağlar. -40°C ile 150°C (TJ) aralığında güvenli şekilde çalışır. Endüstriyel uygulamalar, motor kontrol sistemleri, güç kaynakları ve DC-DC dönüştürücüler gibi yüksek akım gerektiren uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 465 A |
| Current - Collector Cutoff (Max) | 300 µA |
| IGBT Type | PT |
| Input | Standard |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 1500 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
