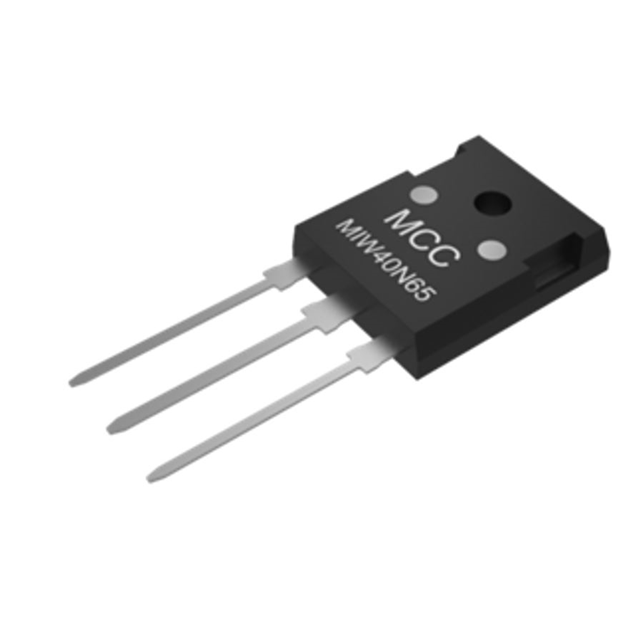

MIW40N65-BP
IGBT 650V 40A TO-247
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- MIW40N65
MIW40N65-BP Hakkında
MIW40N65-BP, Micro Commercial Components tarafından üretilen 650V 40A IGBT transistörüdür. Trench Field Stop teknolojisi kullanılarak tasarlanan bu bileşen, TO-247-3 paketinde sunulmaktadır. Maksimum 80A sürekli akım ve 120A pulslu akım kapasitesine sahiptir. 165nC gate charge değeri ile hızlı anahtarlama işlemleri gerçekleştiren bu transistör, açılış ve kapanış sürelerinde sırasıyla 62ns ve 265ns performans sunar. 2.4V Vce(on) değeri ile düşük kondüksiyon kaybı sağlayarak güç elektronikleri uygulamalarında verimlilik arttırır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılabilir. Endüstriyel kontrol sistemleri, motor sürücüleri, elektrik tepsisi ve UPS gibi yüksek gerilim anahtarlama uygulamalarında tercih edilir. Aktif parça olarak stokta bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 165 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 280 W |
| Reverse Recovery Time (trr) | 41 ns |
| Supplier Device Package | TO-247-3 |
| Switching Energy | 3.3mJ (on), 1.4mJ (off) |
| Td (on/off) @ 25°C | 62ns/265ns |
| Test Condition | 600V, 40A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
