Transistörler - IGBT - Tekil

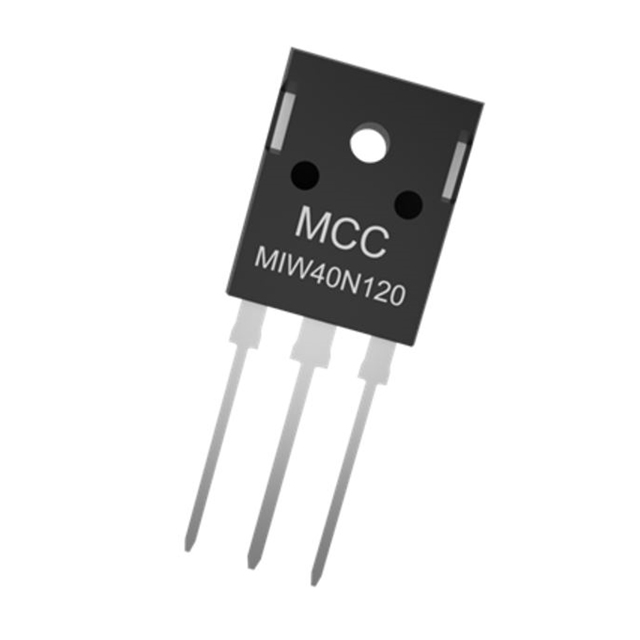

MIW40N120-BP
IGBT 1200V 40A TO-247
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- MIW40N120
MIW40N120-BP Hakkında
MIW40N120-BP, Micro Commercial Components tarafından üretilen 1200V/40A IGBT transistörüdür. Trench Field Stop teknolojisine dayalı bu bileşen, TO-247-3 paketinde sunulmaktadır. Maksimum collector akımı 80A, pulse akımı 160A olup, -55°C ile 150°C arasında çalışabilir. Vce(on) değeri 15V gate geriliminde 40A akımda 2.4V'tur. Gate charge 239nC, reverse recovery time 80ns, switching energy ise 3.3mJ (açılış) ve 1.4mJ (kapanış) olarak belirlenmiştir. Bu transistör, güç dönüştürücü uygulamalarında, DC/DC konvertörlerde, inverter devrelerde ve motor kontrol sistemlerinde yaygın olarak kullanılır. Through-hole montaj tipi ile endüstriyel ve profesyonel elektronik tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 239 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 277 W |
| Reverse Recovery Time (trr) | 80 ns |
| Supplier Device Package | TO-247-3 |
| Switching Energy | 3.3mJ (on), 1.4mJ (off) |
| Td (on/off) @ 25°C | 62ns/265ns |
| Test Condition | 600V, 40A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
