PMIC - Kapı Sürücüleri

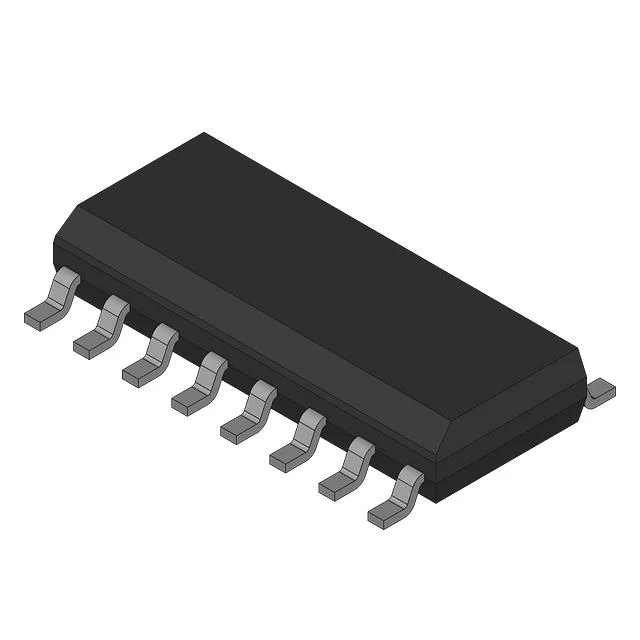

MIC4424CWM TR
MIC4424CWM TR, DUAL 3A-PEAK LOW
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 16-SOIC
- Kategori
- PMIC - Kapı Sürücüleri
- Seri / Aile Numarası
- MIC4424
MIC4424CWM TR Hakkında
MIC4424CWM TR, Rochester Electronics tarafından üretilen dual low-side kapı sürücüsü entegresidir. 3A tepe çıkış akımı (kaynak ve alıcı) ile tasarlanan bu bileşen, N-Channel ve P-Channel MOSFET'leri bağımsız olarak sürme kabiliyetine sahiptir. Non-inverting giriş logikası ile çalışan MIC4424, 28ns rise time ve 32ns fall time özellikleri ile hızlı anahtarlama performansı sunar. 4.5V ile 18V arasında besleme voltajında kullanılabilen bu bileşen, 16-SOIC yüzey montaj paketinde sunulmaktadır. 0°C ile 150°C işletme sıcaklık aralığında stabil çalışma gösterir. Motor kontrolü, güç yönetimi, DC-DC konvertörleri ve endüstriyel sürücü uygulamalarında kullanılan bu entegre, aktif parça statüsü ile mevcuttur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 3A, 3A |
| Driven Configuration | Low-Side |
| Gate Type | N-Channel, P-Channel MOSFET |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.4V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | 0°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 28ns, 32ns |
| Supplier Device Package | 16-SOIC |
| Voltage - Supply | 4.5V ~ 18V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
