Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

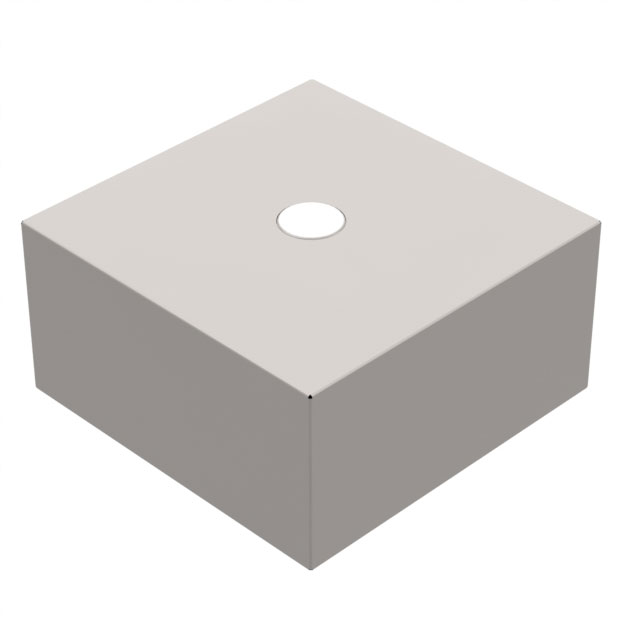

MGV125-09
VARACTOR DIODE,GAAS,HYPERABRUPT,
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Seri / Aile Numarası
- MGV125
MGV125-09 Hakkında
MGV125-09, MACOM Technology Solutions tarafından üretilen GaAs hyperabrupt varactor diyottur. Surface mount Die paketinde sunulan bu bileşen, 4V'da 0.45pF kapasitans değeri ve 10:1 kapasitans oranı (C2/C20) ile karakterize edilir. 50MHz'de 4000 Q değerine sahiptir. Maksimum 22V reverse gerilim ile çalışabilir. Varactor diyotlar, uygulanan gerilime bağlı olarak değişen kapasitans özellikleri nedeniyle RF ve mikrodalga uygulamalarında, frekans modülasyonu, osilatör tuning devreleri ve impedans eşitleme uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.45pF @ 4V, 1MHz |
| Capacitance Ratio | 10 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Package / Case | Die |
| Part Status | Active |
| Q @ Vr, F | 4000 @ 4V, 50MHz |
| Supplier Device Package | Chip |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
