Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

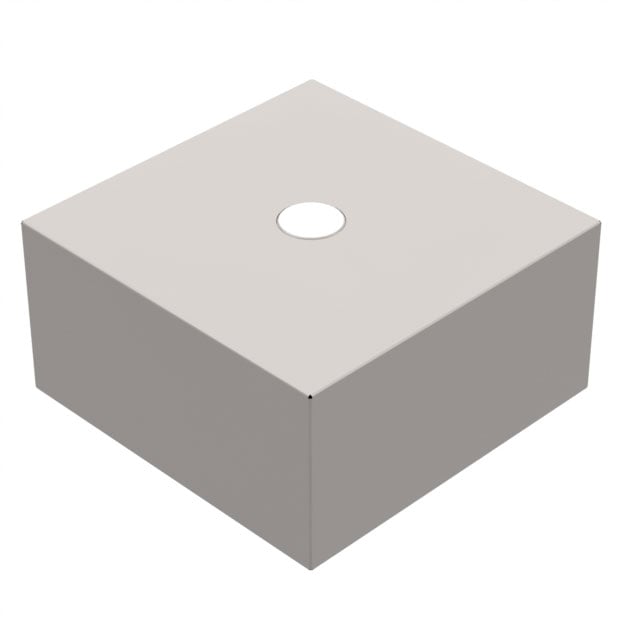

MGV125-08
VARACTOR DIODE,GAAS,CHIP,C01A
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Seri / Aile Numarası
- MGV125
MGV125-08 Hakkında
MGV125-08, MACOM tarafından üretilen GaAs tabanlı değişken kapasitanslı diyot (varactor/varicap) entegre devresidir. Surface mount chip paketinde sunulan bu bileşen, 4V ters gerilim altında 0.3pF kapasitans değeri ve 10:1 kapasitans oranı ile çalışır. 4V ve 50MHz'de Q değeri 4000 olup, maksimum 22V ters gerilim dayanımına sahiptir. Değişken kapasitans özellikleri sayesinde frekans ayarlı osilatörler, PLL devreleri, tuner uygulamaları ve RF devrelerinde frekans kontrolü amacıyla kullanılır. Yüksek Q faktörü ve stabilize edilmiş kapasitans oranı ile hassas frekans ayarlama gerektiren uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.3pF @ 4V, 1MHz |
| Capacitance Ratio | 10 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Package / Case | Die |
| Part Status | Active |
| Q @ Vr, F | 4000 @ 4V, 50MHz |
| Supplier Device Package | Chip |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
