Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

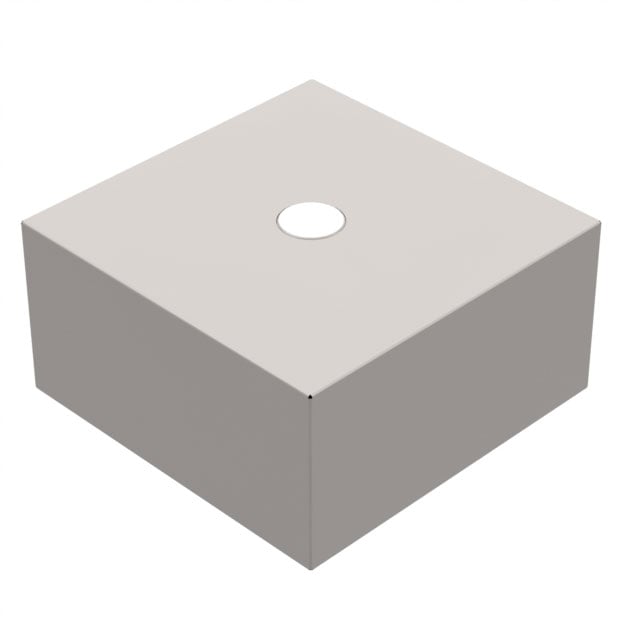

MGV-125-23
VARACTOR DIODE,GAAS,HYPERABRUPT,
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Seri / Aile Numarası
- MGV-125-23
MGV-125-23 Hakkında
MGV-125-23, MACOM Technology Solutions tarafından üretilen GaAs malzemeli hyperabrupt varactor diyottur. Değişken kapasitanslı diyot olarak RF ve mikrodalga uygulamalarında frekans ayarlaması, impedans eşleştirmesi ve parametrik yükselteçlerde kullanılır. 1 MHz'de 4V ters gerilim altında 1,32 pF kapasitans değerine sahip olup, 10:1 kapasitans oranı (C2/C20) ile geniş ayarlama aralığı sağlar. 50 MHz'de 3000 Q faktörü ile düşük kayıplar sunar. Maksimum 22V ters gerilime dayanıklıdır. Surface mount chip paket olarak sunulan bu tek diyotlı komponent, yüksek frekanslı devre tasarımlarında kompakt çözüm oluşturur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 1.32pF @ 4V, 1MHz |
| Capacitance Ratio | 10 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Package / Case | Die |
| Part Status | Active |
| Q @ Vr, F | 3000 @ 4V, 50MHz |
| Supplier Device Package | Chip |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
