Diyotlar - Değişken Kapasitanslı (Varicap, Varaktör)

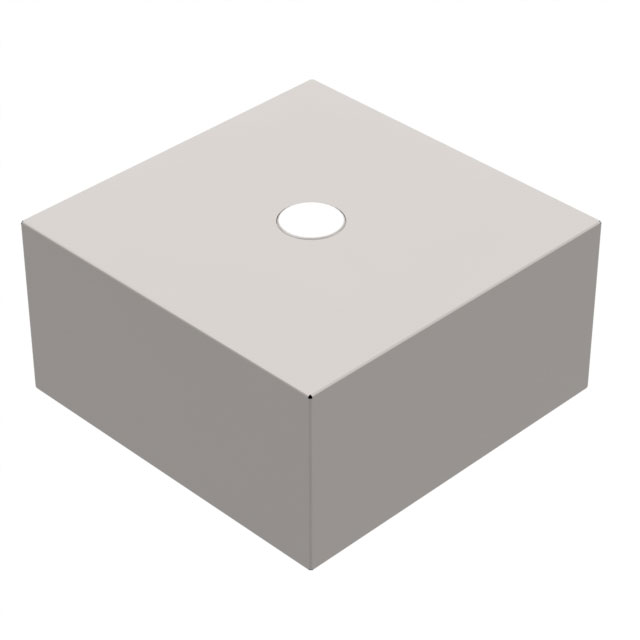

MGV-125-21
VARACTOR DIODE,GAAS,HYPERABRUPT,
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Seri / Aile Numarası
- MGV-125-21
MGV-125-21 Hakkında
MGV-125-21, MACOM tarafından üretilen GaAs malzemeli hyperabrupt varactor (değişken kapasitanslı) diyottur. Bu komponent, voltaj kontrolü ile kapasitans değerinin değiştirilmesi gereken uygulamalarda kullanılır. 0.77pF @ 4V kapasitans değeri ve 10:1 kapasitans oranı ile frekans ayarlama, faz modülasyonu ve impedans eşleştirme devrelerinde çalıştırılır. 4V'ta 50MHz'de 4000 Q faktörü ile düşük kayıplı işlem sunar. Surface mount Die paketinde sunulan bu bileşen, RF ve mikrodalga frekans kontrol uygulamalarında tercih edilir. Maksimum 22V reverse voltaj dayanımına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.77pF @ 4V, 1MHz |
| Capacitance Ratio | 10 |
| Capacitance Ratio Condition | C2/C20 |
| Diode Type | Single |
| Mounting Type | Surface Mount |
| Package / Case | Die |
| Part Status | Active |
| Q @ Vr, F | 4000 @ 4V, 50MHz |
| Supplier Device Package | Chip |
| Voltage - Peak Reverse (Max) | 22 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
