RF Diyotlar

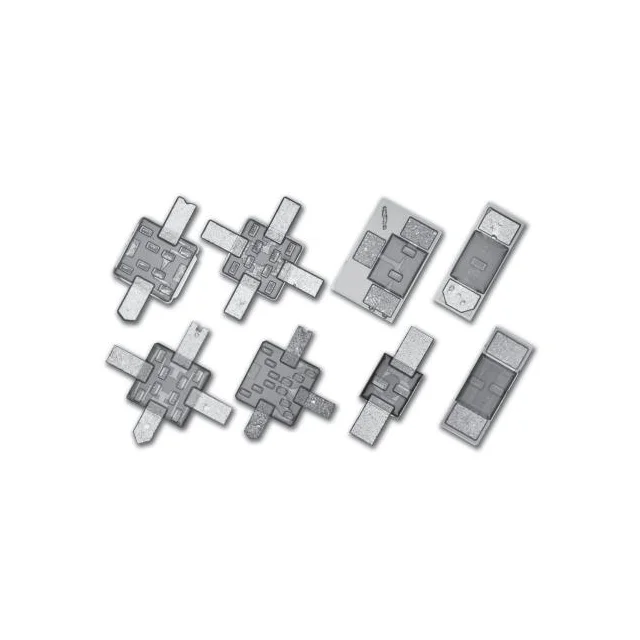

MGS801A
COM SCHOTTKY-GAAS-CHIP-GC110
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- Die
- Kategori
- RF Diyotlar
- Seri / Aile Numarası
- MGS801A
MGS801A Hakkında
MGS801A, MACOM Technology Solutions tarafından üretilen yüksek frekanslı Schottky diyottur. GaAs (Galyum Arsenid) teknolojisine dayanan bu komponentin seri bağlı 1 çift diyot yapısı bulunmaktadır. 750V peak reverse voltage ve 50mA maksimum akım kapasitesi ile RF ve mikrodalga uygulamalarında kullanılmaya uygundur. 0.075pF düşük kapasitans değeri ve 5Ohm nominal direnç özellikleri sayesinde yüksek frekanslı sinyallerin anahtarlanması, zener regülatörü ve RF dedektör devreleri gibi uygulamalarda tercih edilir. -65°C ile 150°C arasında çalışan bu diyot, Die paketinde sunulan chip formunda temin edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.075pF @ 0V, 1MHz |
| Current - Max | 50 mA |
| Diode Type | Schottky - 1 Pair Series Connection |
| Operating Temperature | -65°C ~ 150°C |
| Package / Case | Die |
| Part Status | Active |
| Power Dissipation (Max) | 75 mW |
| Resistance @ If, F | 5Ohm @ 5mA, 1MHz |
| Supplier Device Package | Chip |
| Voltage - Peak Reverse (Max) | 750V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
