IGBT Transistörler - Modüller

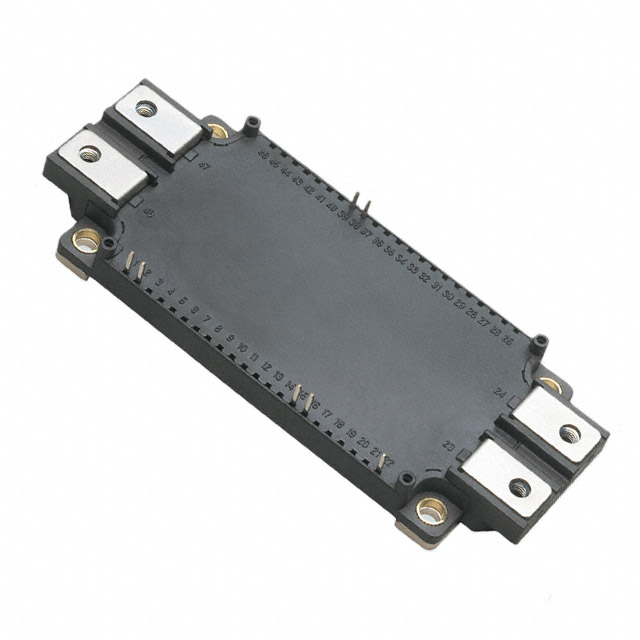

MG600Q2YS60A
IGBT MOD 1200V 600A 4300W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG600Q2YS60A
MG600Q2YS60A Hakkında
MG600Q2YS60A, Powerex Inc. tarafından üretilen 1200V/600A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanan bu bileşen, maksimum 4300W güç işleme yeteneğine sahiptir. Vce(on) değeri 3.1V @ 15V, 600A olup, 41 nF input kapasitansı (Cies @ 10V) bulunmaktadır. NTC thermistor entegrasyonu ile sıcaklık kontrolü sağlanır. -20°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılabilir. Chassis mount pakette sunulan modül, güç elektron devreleri, motor kontrol sistemleri ve endüstriyel uygulamalar gibi yüksek akım gerektiren sistemlerde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 41 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -20°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 4300 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3.1V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
