IGBT Transistörler - Modüller

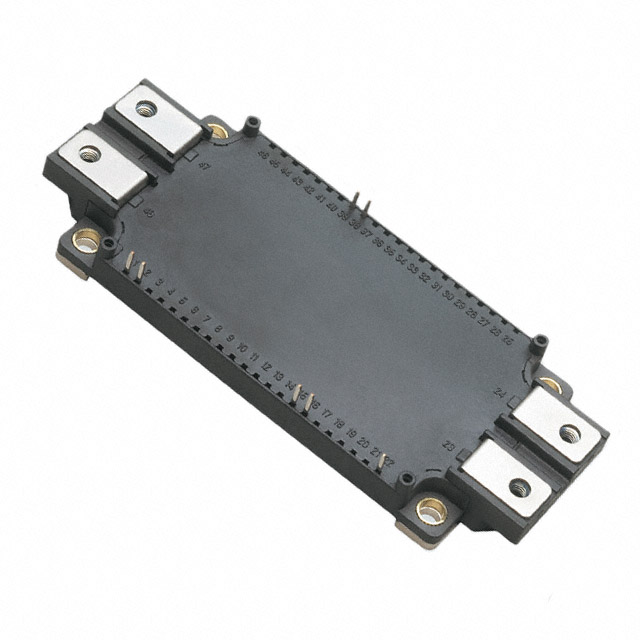

MG400V2YS60A
IGBT MOD 1700V 400A 4300W
- Üretici
- Powerex, Inc.
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG400V2YS60A
MG400V2YS60A Hakkında
MG400V2YS60A, Powerex Inc. tarafından üretilen 1700V/400A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. Maksimum 4300W güç kapasitesi ile tasarlanmış olan bu komponent, 3.4V @ 15V, 400A şartlarında Vce(on) değeri gösterir. Chassis mount türü montaj ile sağlanan modül, entegre NTC thermistor ile sıcaklık monitoringine olanak tanır. -20°C ~ 150°C çalışma sıcaklığı aralığında kullanıma uygun olup, endüstriyel güç dönüştürme uygulamalarında, motor kontrol sistemlerinde ve yüksek gerilim anahtarlama devrelerinde kullanılmaktadır. Input Capacitance değeri 45 nF @ 10V olarak belirtilmiştir. Not: Bu ürün üretim dışı (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 400 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 45 nF @ 10 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -20°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 4300 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 3.4V @ 15V, 400A |
| Voltage - Collector Emitter Breakdown (Max) | 1700 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
