IGBT Transistörler - Modüller

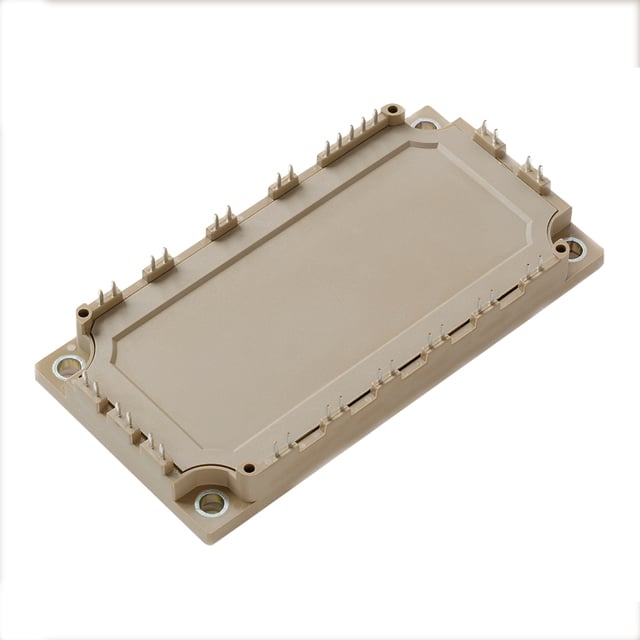

MG1275W-XN2MM
IGBT MOD 1200V 105A 368W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG1275W
MG1275W-XN2MM Hakkında
MG1275W-XN2MM, Littelfuse tarafından üretilen 1200V/105A kapasiteli Trench Field Stop IGBT modülüdür. Üç fazlı inverter uygulamaları için tasarlanmış bu komponent, maksimum 368W güç işleme kapasitesine sahiptir. Vce(on) değeri 1.7V (@15V, 75A) ile verimli anahtarlama performansı sağlar. NTC termistör entegrasyonu ile sıcaklık kontrolü yapılabilir. Chassis mount tipi kasa ile endüstriyel uygulamalarda kullanılır. -40°C ile +125°C (junction) sıcaklık aralığında çalışabilen modül, motor kontrolü, UPS sistemleri ve endüstriyel sürücü uygulamalarında tercih edilir. Komponent obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 105 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 368 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
