IGBT Transistörler - Modüller

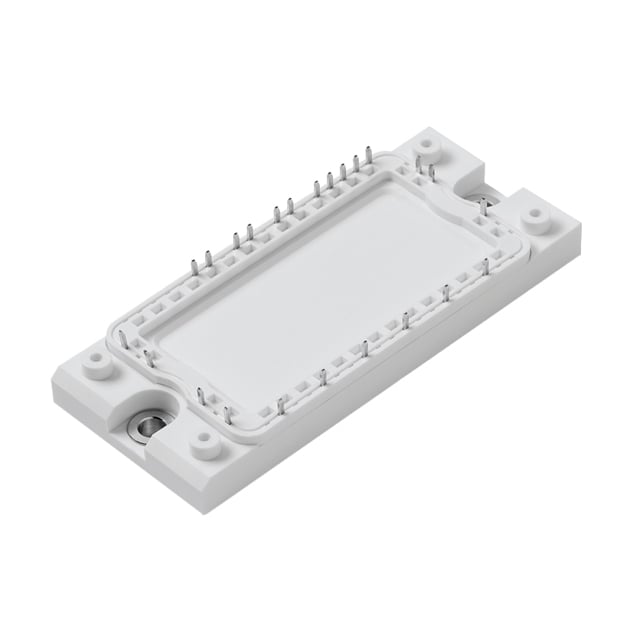

MG1275W-XBN2MM
IGBT MOD 1200V 105A 348W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG1275W
MG1275W-XBN2MM Hakkında
MG1275W-XBN2MM, Littelfuse tarafından üretilen 1200V/105A IGBT güç modülüdür. Üç fazlı inverter ve frenleme direnci yapılandırması ile tasarlanmış olan bu komponent, endüstriyel sürücü uygulamalarında, elektrikli araç motor kontrol sistemlerinde ve AC/DC konverter devrelerinde kullanılmaktadır. Maksimum 348W güç kapasitesi, 1.7V açık durumu voltajı (Vce(on)) ve entegre NTC termistörü ile termal yönetim sağlar. Geniş çalışma sıcaklık aralığı (-40°C ~ 125°C) ve chassis mount paketi ile endüstriyel uygulamalara uygundur. Üç fazlı köprü doğrultucu giriş konfigürasyonu ile direkt ağ bağlantısı yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 105 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 5.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 348 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
