IGBT Transistörler - Modüller

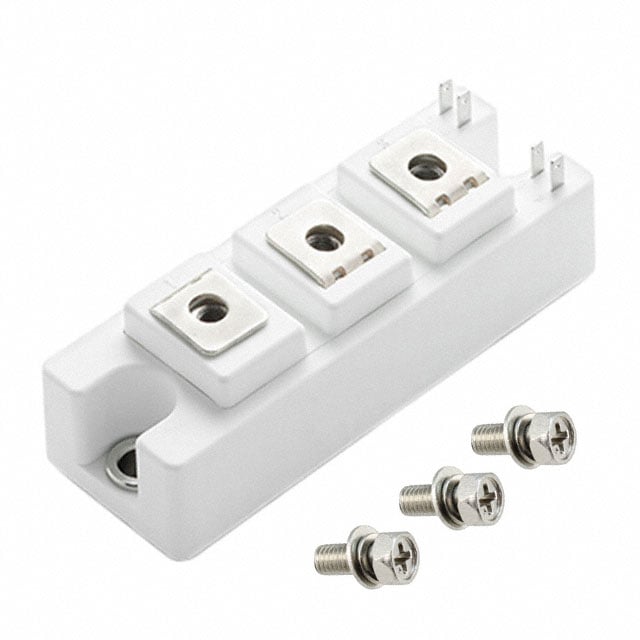

MG1275S-BA1MM
IGBT MODULE 1200V 105A 630W S3
- Üretici
- Littelfuse
- Paket/Kılıf
- S-3 Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG1275S
MG1275S-BA1MM Hakkında
Littelfuse MG1275S-BA1MM, Half Bridge konfigürasyonunda tasarlanmış 1200V IGBT modülüdür. 105A collector akımı ve 630W maksimum güç yeteneği ile güç elektronik uygulamalarında kullanılır. Vce(on) değeri 1.8V (15V, 75A koşullarında tipik) olup, düşük kayıp işletim sağlar. -40°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. S-3 chassis mount paketi ile endüstriyel motor kontrol, inverter devreleri ve güç dönüştürücü uygulamalarında yer alır. Standart input konfigürasyonu ve 5.52nF input kapasitansı özellikleri bulunmaktadır. (Ürün obsolete durumdadır)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 105 A |
| Current - Collector Cutoff (Max) | 500 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.52 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | S-3 Module |
| Part Status | Obsolete |
| Power - Max | 630 W |
| Supplier Device Package | S3 |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 75A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
