IGBT Transistörler - Modüller

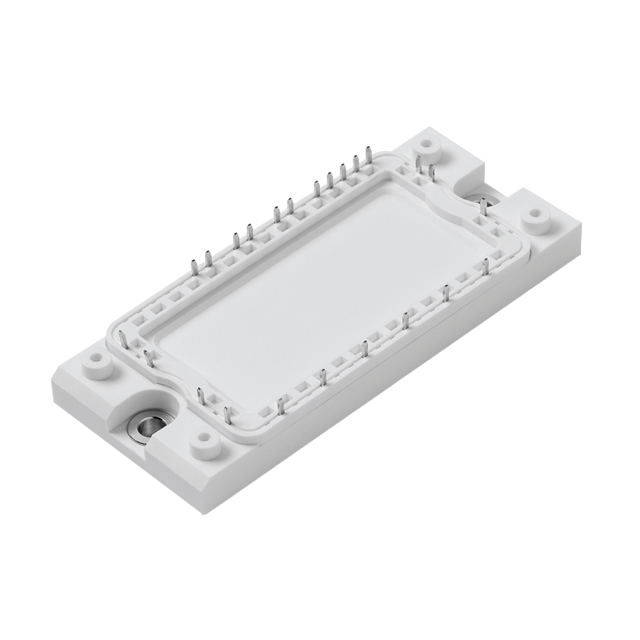

MG1275H-XN2MM
IGBT MOD 1200V 105A 348W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG1275H
MG1275H-XN2MM Hakkında
MG1275H-XN2MM, Littelfuse tarafından üretilen üç fazlı inverter uygulamaları için tasarlanmış IGBT modülüdür. 1200V Collector-Emitter gerilim derecelendirmesi ve 105A maksimum Collector akımı ile yüksek güç elektrik dönüştürme sistemlerinde kullanılır. Trench Field Stop IGBT teknolojisi ile üretilmiş olup, 348W maksimum güç kapasitesine sahiptir. Chassis mount tipi kasa ile endüstriyel uygulamalara montajı kolaylaştırılmıştır. NTC Thermistor dahil edilerek sıcaklık kontrolü sağlanmaktadır. -40°C ile 125°C arasında çalışma sıcaklık aralığında stabil performans sunar. Şu anda ürün yaşam döngüsünün sona ermiş (Obsolete) durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 105 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 5.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 348 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
