IGBT Transistörler - Modüller

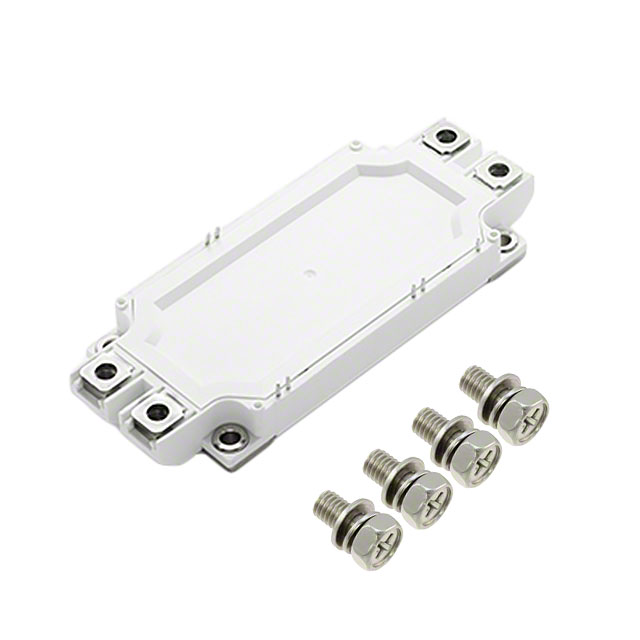

MG12600WB-BR2MM
IGBT MODULE 1200V 750A 2500W WB
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12600WB
MG12600WB-BR2MM Hakkında
MG12600WB-BR2MM, Littelfuse tarafından üretilen 1200V/750A kapasiteli Half Bridge konfigürasyonlu IGBT modülüdür. Trench Field Stop IGBT teknolojisini kullanan bu komponent, maksimum 2500W güç kapasitesine sahiptir. Vce(on) değeri 15V gate geriliminde 600A akımda 2.5V olarak belirtilmiştir. Entegre NTC Thermistor ile sıcaklık izlemesi sağlanmaktadır. -40°C ile +150°C arasında çalışabilen modül, Chassis Mount tipi kasa ile hassas ısıl yönetimi gerektiren uygulamalarda kullanılır. Endüstriyel konvertörler, motor sürücüleri ve kaynak sistemleri gibi yüksek güç uygulamalarında tercih edilir. Ürün obsolete statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 750 A |
| Current - Collector Cutoff (Max) | 100 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 60.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 2500 W |
| Supplier Device Package | WB |
| Vce(on) (Max) @ Vge, Ic | 2.5V @ 15V, 600A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
