IGBT Transistörler - Modüller

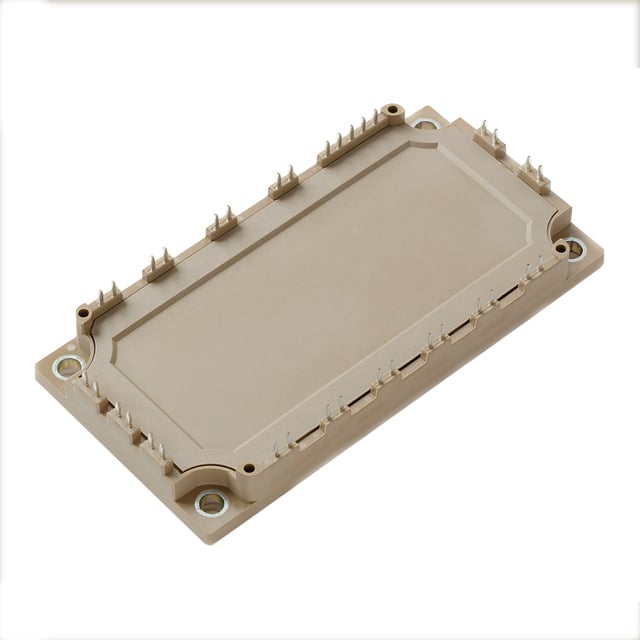

MG1250W-XBN2MM
IGBT MOD 1200V 75A 260W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG1250W
MG1250W-XBN2MM Hakkında
MG1250W-XBN2MM, Littelfuse tarafından üretilen üç faz inverter uygulamaları için tasarlanmış bir IGBT güç modülüdür. 1200V dayanıklılığı ve 75A maksimum collector akımı ile yüksek güç dönüştürme işlemlerinde kullanılır. Three Phase Bridge Rectifier giriş konfigürasyonu ve entegre freneleme devresi sayesinde endüstriyel sürücü, enerji dönüştürücü ve UPS sistemlerinde yer alır. Maksimum 260W güç yönetimi kapasitesine sahip modül, -40°C ile 125°C arasında çalışır. NTC Thermistor entegrasyonu sıcaklık kontrolünü sağlar. Chassis mount tipinde paketlenmiş bu component, elektrik enerjisinin kontrol edilmiş şekilde anahtarlanmasını gerektiren uygulamalarda temel rol oynar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 1 mA |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 3.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 260 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 50A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
