IGBT Transistörler - Modüller

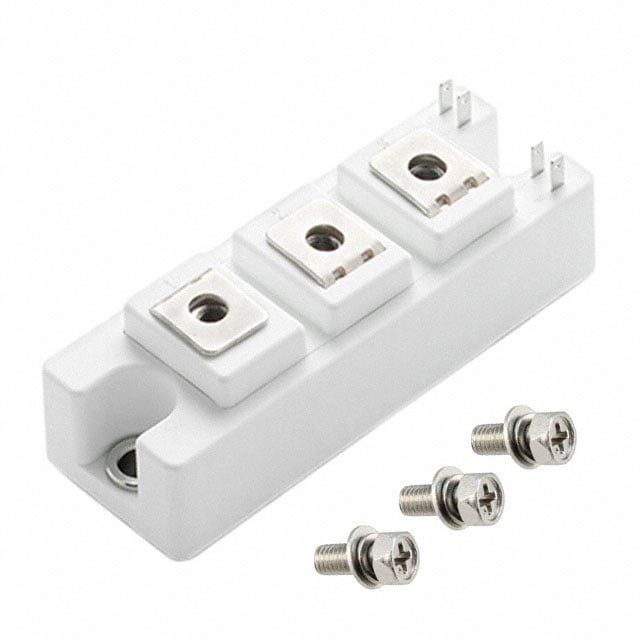

MG1250S-BA1MM
IGBT MODULE 1200V 80A 500W S3
- Üretici
- Littelfuse
- Paket/Kılıf
- S-3 Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG1250S
MG1250S-BA1MM Hakkında
MG1250S-BA1MM, Littelfuse tarafından üretilen 1200V/80A kapasiteli IGBT güç modülüdür. Half Bridge konfigürasyonunda tasarlanan bu modül, 500W maksimum güç dağıtabilir. Vce(on) değeri 15V/50A koşullarında tipik 1.8V olup, 4.29nF input kapasitansına sahiptir. S-3 kasa tipinde chassis mount olarak montajlanır. -40°C ile +150°C (TJ) arasında çalışabilen bu bileşen, güç çevirici uygulamaları, motor kontrolü ve enerji dönüştürme sistemlerinde kullanılmaktadır. Standart IGBT giriş karakteristiklerine sahip olan modül, 500µA maksimum kesme akımı ile düşük kaçak akımı sağlar. Bileşen Obsolete (üretim dışı) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Cutoff (Max) | 500 µA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.29 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | S-3 Module |
| Part Status | Obsolete |
| Power - Max | 500 W |
| Supplier Device Package | S3 |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 50A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
