IGBT Transistörler - Modüller

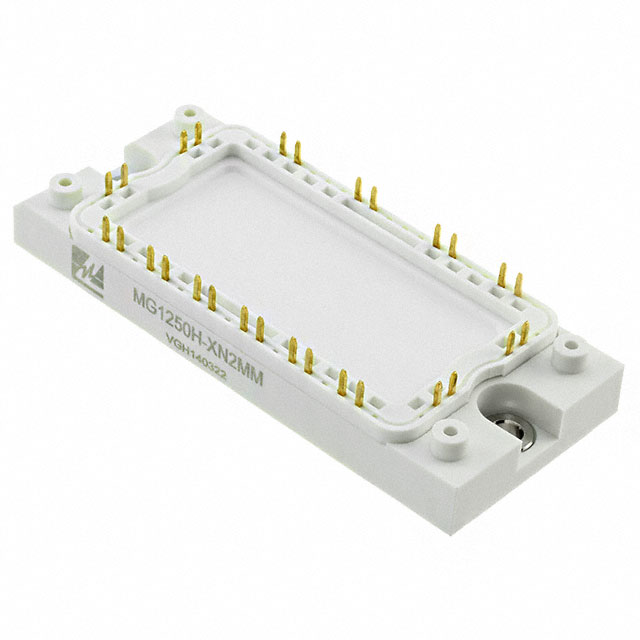

MG1250H-XN2MM
IGBT MOD 1200V 75A 260W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG1250H
MG1250H-XN2MM Hakkında
MG1250H-XN2MM, Littelfuse tarafından üretilen 1200V/75A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisine dayanan bu üç fazlı inverter modülü, 260W maksimum güç disipasyonuna sahiptir. Vce(on) değeri 1.7V (15V gate voltajında, 50A akımda) olan bu bileşen, endüstriyel sürücü uygulamaları, motor kontrol sistemleri ve güç dönüştürücülerde kullanılmaktadır. Chassis mount yapısında sunulan modül, -40°C ile +125°C çalışma sıcaklığı aralığında ve dahili NTC thermistor korumasıyla güvenli işletim sağlar. 3.6nF input kapasitansı ile hızlı switching performansı sunar. Standart giriş seviyelerine uyumlu tasarımı ve düşük on-state voltajı enerji verimli uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 260 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 50A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
