IGBT Transistörler - Modüller

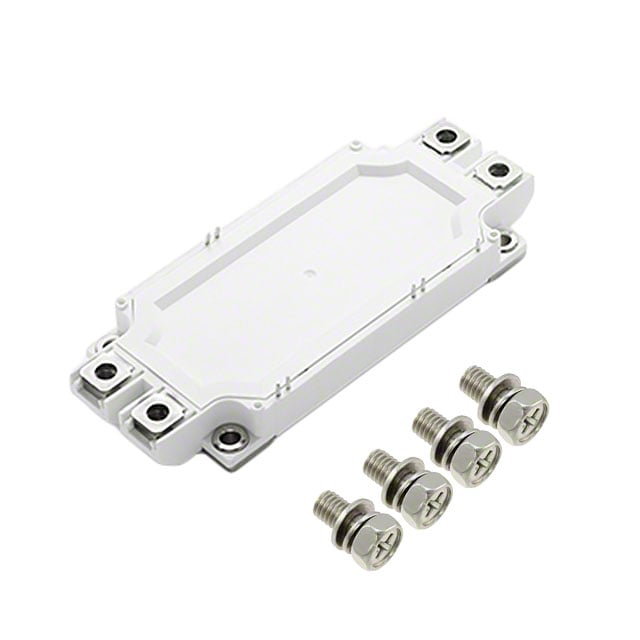

MG12450WB-BN2MM
IGBT MODULE 1200V 600A 1950W WB
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12450WB
MG12450WB-BN2MM Hakkında
MG12450WB-BN2MM, Littelfuse tarafından üretilen 1200V/600A IGBT güç modülüdür. Half Bridge konfigürasyonu ile tasarlanan bu modül, Trench Field Stop IGBT teknolojisi kullanarak maksimum 1950W güç işleme kapasitesine sahiptir. -40°C ile +125°C arasında çalışabilen komponent, NTC Thermistor entegrasyonu sayesinde sıcaklık koruması sağlar. Vce(on) tipi değeri 15V gate geriliminde 450A'da 1.7V olup, 32nF input kapasitansiyle hızlı anahtarlama özelliği sunar. Chassis mount tipi kasa ile endüstriyel uygulamalarda, elektrik tren sistemlerinde, şarj cihazlarında ve yüksek güçlü invertörlerde kullanılmaktadır. Standard input seviyesi ile standart kontrol devrelerine uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 600 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 32 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1950 W |
| Supplier Device Package | WB |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 450A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
