IGBT Transistörler - Modüller

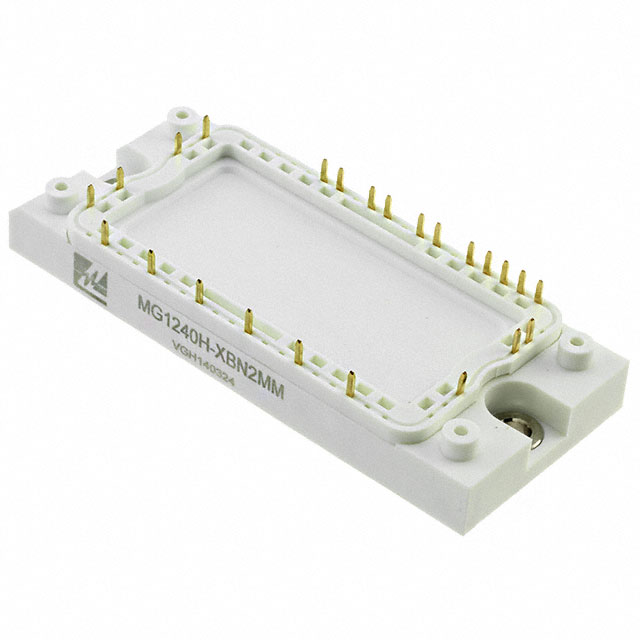

MG1240H-XBN2MM
IGBT MOD 1200V 25A 105W
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG1240H
MG1240H-XBN2MM Hakkında
MG1240H-XBN2MM, Littelfuse tarafından üretilen 1200V/25A IGBT modülüdür. Three Phase Inverter konfigürasyonu ile brake fonksiyonunu destekler. Maximum 105W güç kapasitesine sahip bu modül, üç fazlı köprü doğrultaç girişine (Three Phase Bridge Rectifier) sahiptir. Vce(on) değeri 15V gate voltajında 40A akımda 1.8V olarak belirtilmiştir. NTC Thermistor entegrasyonu ile termal koruma sağlar. -40°C ile +125°C arasında çalışma sıcaklığına sahiptir. Chassis mount tipi kasa yapısı ile endüstriyel uygulamalara, motor kontrol sistemlerine ve güç elektronik devrelere entegre edilebilir. Bileşen şu anda obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter with Brake |
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Cutoff (Max) | 50 µA |
| Input | Three Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 1.1 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 105 W |
| Supplier Device Package | Module |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
