IGBT Transistörler - Modüller
MG12400D-BN2MM
IGBT MODULE 1200V 580A 1925W D3
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12400D
MG12400D-BN2MM Hakkında

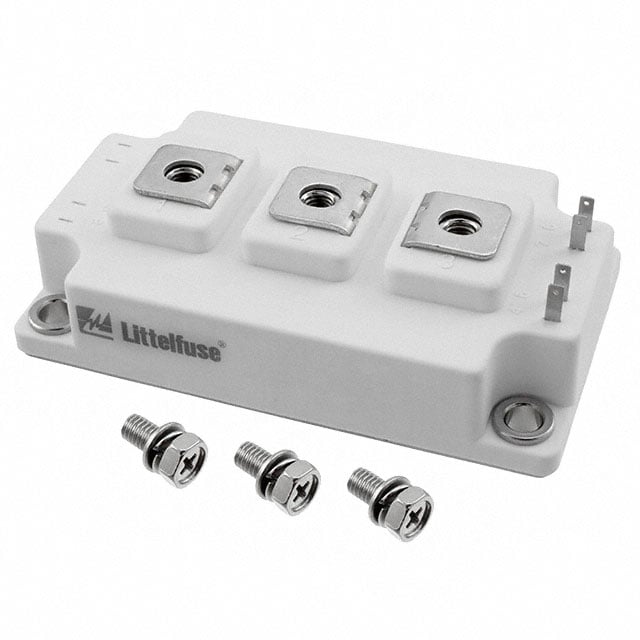

MG12400D-BN2MM, Littelfuse tarafından üretilen 1200V/580A kapasiteli Half Bridge IGBT modülüdür. Trench Field Stop teknolojisi kullanan bu modül, D3 kasa tipi ile chassis monte edilir. Maksimum güç çıkışı 1925W olan komponent, 1.7V tipik Vce(on) değerine sahiptir. -40°C ile 125°C arasında çalışabilen bu IGBT modülü, endüstriyel sürücü uygulamaları, güç dönüştürücüleri, invertörler ve motor kontrol sistemlerinde kullanılır. 28 nF giriş kapasitansı ve 2 mA maksimum collector cutoff akımı ile karakterize edilir. NTC thermistor içermez.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 580 A |
| Current - Collector Cutoff (Max) | 2 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 28 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1925 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 400A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
