IGBT Transistörler - Modüller

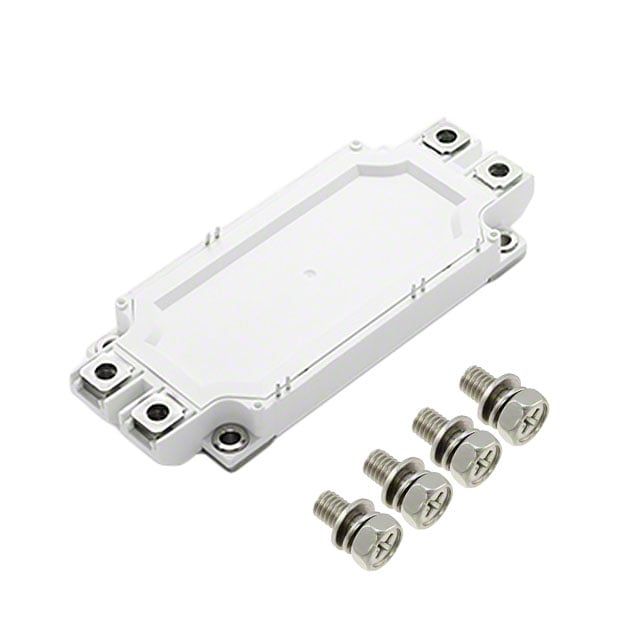

MG12300WB-BN2MM
IGBT MODULE 1200V 500A 1400W WB
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12300WB
MG12300WB-BN2MM Hakkında
MG12300WB-BN2MM, Littelfuse tarafından üretilen Half Bridge konfigürasyonlu IGBT modülüdür. 1200V collector-emitter breakdown voltajı ve 500A maksimum collector akımı ile tasarlanmıştır. Trench Field Stop IGBT teknolojisi kullanarak 1400W güç kapasitesi sunmaktadır. -40°C ile 125°C arasındaki işletme sıcaklık aralığında çalışır. NTC Thermistor entegrasyonu ile termal koruma sağlar. Vce(on) değeri 15V gate voltajında 300A akımda tipik olarak 1.7V'dur. Chassis mount tipi montaj ile endüstriyel güç elektroniği uygulamaları, motor sürücüleri, invertör devreleri ve DC-DC dönüştürücülerde kullanılır. Standart input konfigürasyonu ve 21nF input kapasitansi ile hızlı anahtarlama özelliğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 500 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 21 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Module |
| Part Status | Obsolete |
| Power - Max | 1400 W |
| Supplier Device Package | WB |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 300A (Typ) |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
