IGBT Transistörler - Modüller

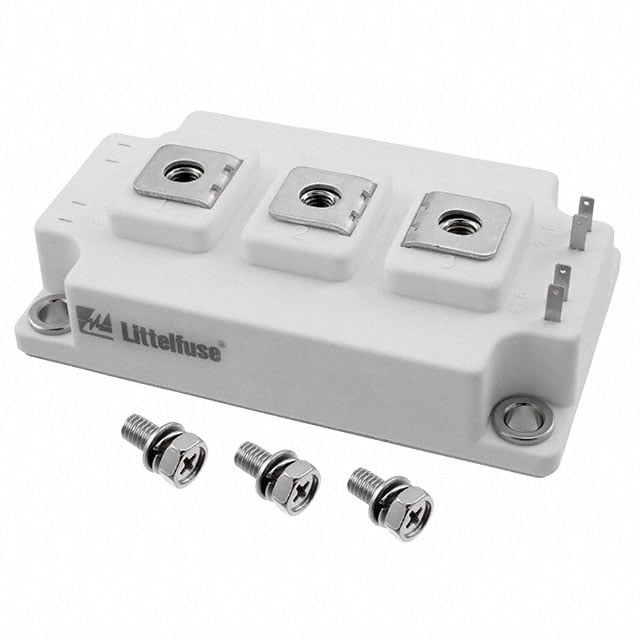

MG12300D-BN3MM
IGBT MODULE 1200V 450A 1450W D3
- Üretici
- Littelfuse
- Paket/Kılıf
- Module
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- MG12300D
MG12300D-BN3MM Hakkında
MG12300D-BN3MM, Littelfuse tarafından üretilen 1200V/450A kapasiteli IGBT modülüdür. Half Bridge konfigürasyonunda tasarlanmış olan bu bileşen, D-3 chassis mount paketi içinde sunulmaktadır. Maksimum 1450W güç dağıtabilen modül, endüstriyel uygulamalarda, elektrik motor kontrollerinde, UPS sistemlerinde ve güç dönüştürücülerinde kullanılmaktadır. 3.2V Vce(on) değeri ile verimli anahtarlama sağlar. -40°C ile +125°C arasında çalışma sıcaklığı aralığına sahiptir. Not: Bu ürün artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Half Bridge |
| Current - Collector (Ic) (Max) | 450 A |
| Current - Collector Cutoff (Max) | 2 mA |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 22 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | D-3 Module |
| Part Status | Obsolete |
| Power - Max | 1450 W |
| Supplier Device Package | D3 |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 300A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
